COMPONENTES

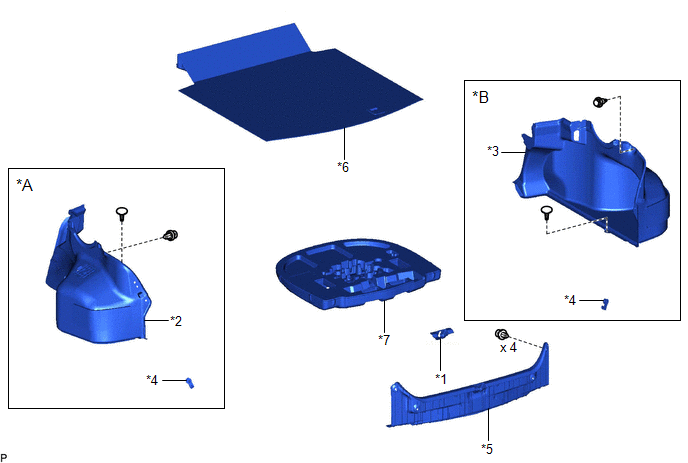

ILUSTRACIÓN
|
*A | Para el lado izquierdo |
*B | Para el lado derecho |
|
*1 | CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*2 | CUBIERTA INTERIOR DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES IZQUIERDA |
|
*3 | CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES |
*4 | GANCHO DE LA GUARNICIÓN DEL COMPARTIMENTO DE EQUIPAJES NO. 1 |
|
*5 | PLACA DE ACABADO DEL PISO TRASERO |
*6 | CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
|
*7 | BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO |
- | - |

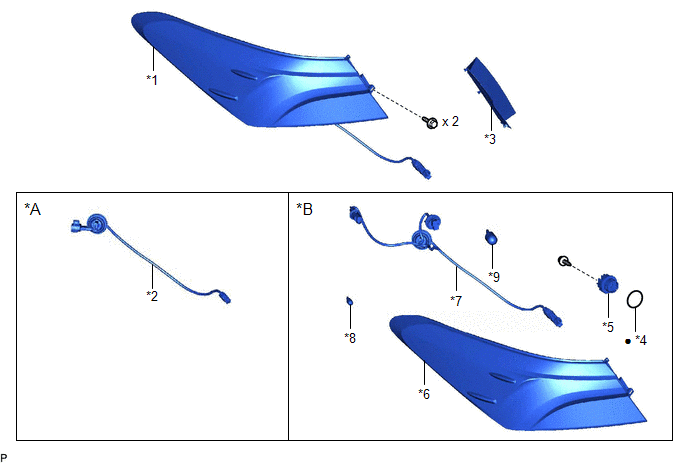

ILUSTRACIÓN
|
*A | Para la luz de marcha atrás tipo LED |
*B | para luz de marchas atrás de tipo de bombilla |
|
*1 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS |
*2 | CABLE DE LAS LUCES COMBINADAS TRASERAS |
|
*3 | CUBIERTA DE LAS LUCES COMBINADAS TRASERAS |
*4 | JUNTA DE LAS LUCES COMBINADAS TRASERAS |
|
*5 | LED DE LAS LUCES COMBINADAS TRASERAS |
*6 | CUERPO Y LENTE DE LAS LUCES COMBINADAS TRASERAS |
|
*7 | ZÓCALO Y CABLE DE LAS LUCES COMBINADAS TRASERAS |
*8 | BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA |
|
*9 | BOMBILLA DEL INTERMITENTE TRASERO |
- | - |
|
● | Pieza no reutilizable |
- | - |
