EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic aquí .gif)
2. EXTRAIGA LA CUBIERTA DE LA BANDEJA DE LA RUEDA DE REPUESTO
Haga clic aquí
3. EXTRAIGA EL GANCHO DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES NO. 1
Haga clic aquí
4. EXTRAIGA LA CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
5. EXTRAIGA LA PLACA DE ACABADO DEL PISO TRASERO
Haga clic aquí
6. EXTRAIGA LA CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES (para el lado derecho)
Haga clic aquí
7. EXTRAIGA LA CUBIERTA INTERIOR IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES (para el lado izquierdo)
Haga clic aquí
8. EXTRAIGA LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

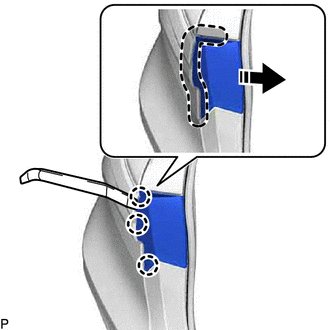

(a) Desenganche las 3 garras con un extracto de molduras, tal como se muestra en la ilustración.
.png) |
Inserte el extracto de molduras en este punto |
.png) |
Extraiga en esta dirección |

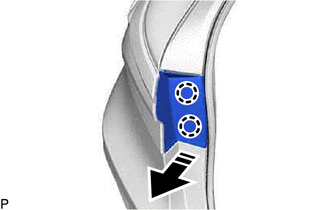

(b) Desenganche las 2 garras y extraiga la cubierta de las luces combinadas traseras como se muestra en la ilustración.
|
|
Extraiga en esta dirección |
9. QUITE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

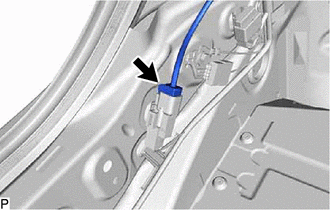

| (a) Desconecte el conector. |
|

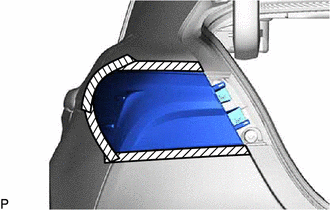

(b) Aplique cinta protectora alrededor del conjunto de las luces combinadas traseras como se muestra en la ilustración.
.png) |
Cinta protectora |

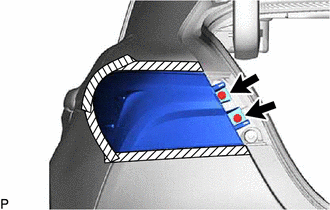

| (c) Extraiga los 2 tonillos. |
|

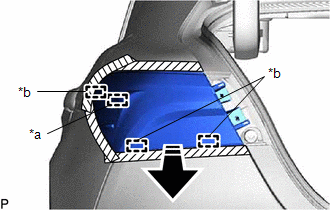

(d) Tire de las luces combinadas traseras hacia la parte trasera del vehículo, como se muestra en la ilustración, para desenganchar el pasado y las 3 guías y separe el conjunto de las luces traseras.
AVISO:
Para evitar que el conjunto de las luces combinadas traseras se caiga cuando desenganche el pasado y las guías, sujete ligeramente el conjunto de las luces combinadas traseras.
|
*a | Pasador |
|
*b | Guía |
|
|
Extraiga en esta dirección |

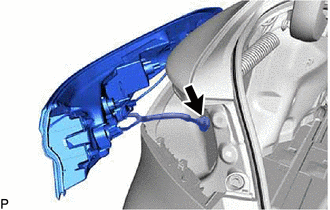

| (e) Suelte el ojal y extraiga el conjunto de las luces combinadas traseras. |
|
