Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA (para la luz de marcha atrás de tipo de bombilla)

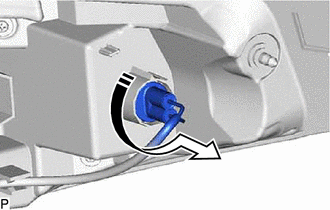

(a) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla de la luz de posición lateral trasera, como se muestra en la ilustración, para desconectarlos como una unidad.

Extraiga en esta dirección

(b) Extraiga la bombilla de la luz de posición lateral trasera del zócalo y cable de las luces combinadas traseras.

2. EXTRAIGA LA BOMBILLA DEL INTERMITENTE TRASERO (para la luz de marcha atrás de tipo de bombilla)

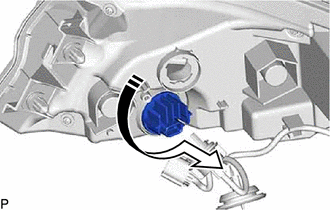

(a) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla del intermitente trasero, como se muestra en la ilustración, para desconectarlos como una unidad.

Extraiga en esta dirección

(b) Extraiga la bombilla del intermitente trasero del zócalo y cable de las luces combinadas traseras.

3. EXTRAIGA EL CONJUNTO DE LUCES LED COMBINADAS TRASERAS (para luz de marcha atrás de bombilla)

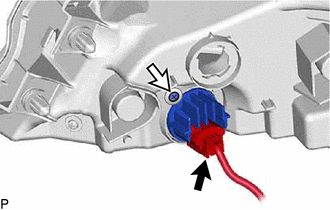

(a) Desconecte el conector.

(b) Extraiga el tonillo.

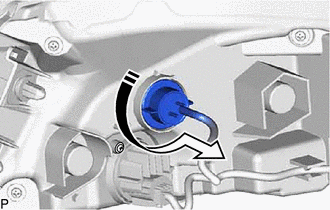

(c) Gire el LED de las luces combinadas traseras como se muestra en la ilustración para extraerlo.

Extraiga en esta dirección

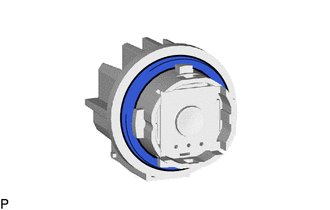

4. EXTRAIGA LA JUNTA DE LAS LUCES COMBINADAS TRASERAS (para luz de marcha atrás de bombilla)

(a) Retire la junta de las luces combinadas traseras.

AVISO:

Después de extraer la junta del conjunto de luces traseras, asegúrese de sustituirla por una nueva. De lo contrario, podría entrar agua.

5. EXTRAIGA EL ZÓCALO Y EL CABLE DE LAS LUCES COMBINADAS TRASERAS (para luz de marcha atrás de bombilla)

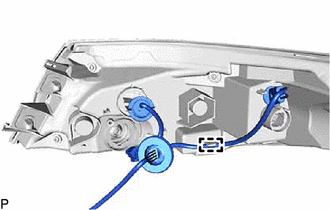

(a) Desenganche la abrazadera para extraer el zócalo y cable de las luces combinadas traseras.

6. EXTRAIGA EL CABLE DE LAS LUCES COMBINADAS TRASERAS (para luz de marcha atrás de LED)

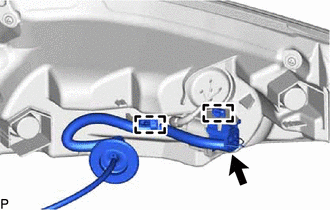

(a) Desenganche las 2 abrazaderas.

(b) Desconecte el conector para extraer el cable de las luces combinadas traseras.

7. EXTRAIGA EL CUERPO Y LA LENTE DE LAS LUCES COMBINADAS TRASERAS (para luz de marchas atrás de bombilla)

ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho. El procedimiento que se indica a continuación es para e ...

InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DE LUCES LED COMBINADAS TRASERAS (para luz de marcha atrás de bombilla) *a Componente sin mazo de cables conectado (LED de las luc ...
