UBICACIÓN DE LAS PIEZAS

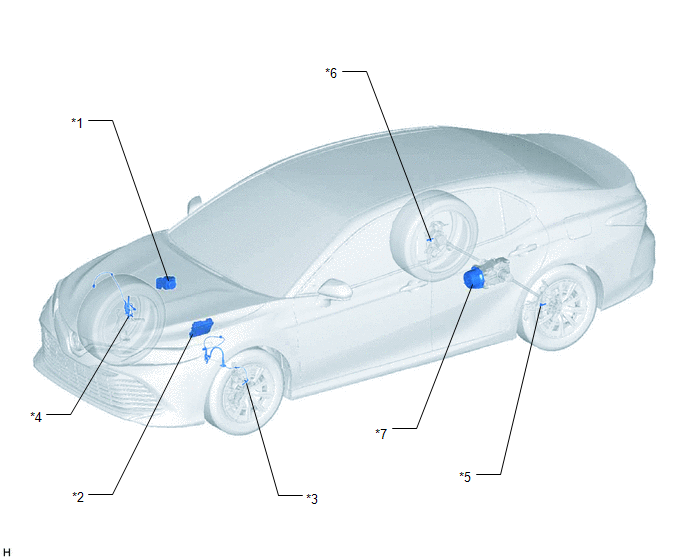

ILUSTRACIÓN
|
*1 | CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
*2 | ECM |
|
*3 | SENSOR DE VELOCIDAD DELANTERO IZQUIERDO |
*4 | SENSOR DE VELOCIDAD DELANTERO DERECHO |
|
*5 | SENSOR DE CONTROL DE DERRAPE TRASERO IZQUIERDO |
*6 | SENSOR DE CONTROL DE DERRAPE TRASERO DERECHO |
|
*7 | CONJUNTO DEL ACOPLAMIENTO DE LA TRANSMISIÓN - SOLENOIDE LINEAL 4WD |
- | - |

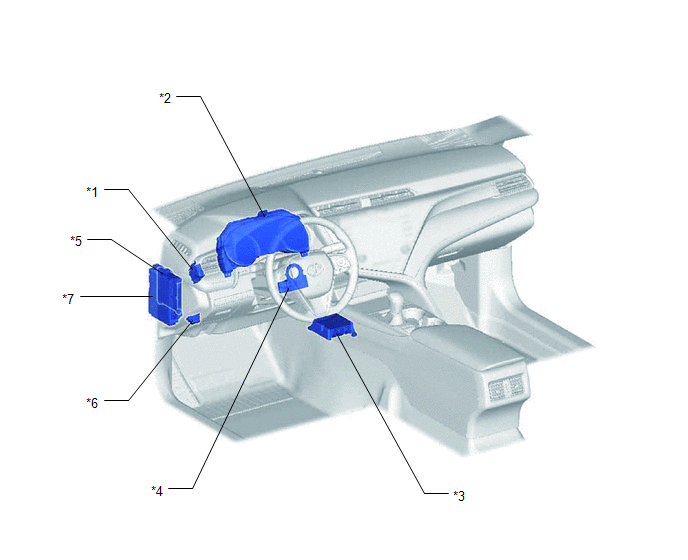

ILUSTRACIÓN
|
*1 | CONJUNTO DE LA ECU DE 4WD |
*2 | CONJUNTO DEL MEDIDOR COMBINADO - MENSAJE DE ADVERTENCIA DE AWD (PANTALLA DE INFORMACIÓN MÚLTIPLE) |
|
*3 | CONJUNTO DEL SENSOR DEL AIRBAG - SENSOR DE VELOCIDAD DE DERRAPE Y ACELERACIÓN |
*4 | SENSOR DE DIRECCIÓN |
|
*5 | ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*6 | DLC3 |
|
*7 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-DCC NO. 1 - FUSIBLE ECU-IG1 NO. 2 |
- | - |
