INSPECCIÓN
PROCEDIMIENTO

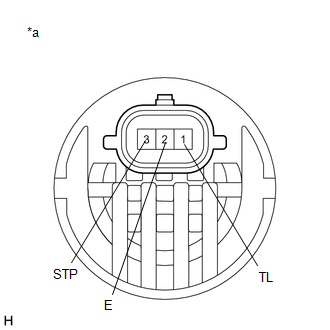

1. INSPECCIONE EL CONJUNTO DE LUCES LED COMBINADAS TRASERAS (para luz de marcha atrás de bombilla)
|
*a | Componente sin mazo de cables conectado (LED de las luces combinadas traseras) |
(a) Aplique tensión de la batería al LED de las luces combinadas traseras y compruebe si las luces se encienden.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 (TL) Terminal negativo de la batería (-) → Terminal 2 (E) |
Se iluminan las luces traseras |
|
Terminal positivo (+) de la batería → Terminal 3 (STP) Terminal negativo de la batería (-) → Terminal 2 (E) |
Se ilumina la luz de freno |
Si el resultado no es el especificado, sustituya el LED del conjunto de las luces traseras.

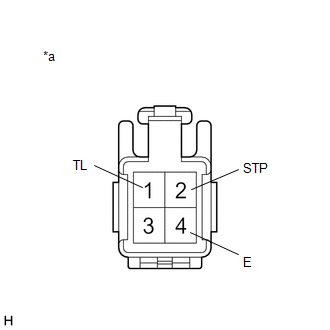

2. INSPECCIONE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS (fabricado por TMMK, luz de marcha atrás de tipo de bombilla)
|
*a | Componente sin mazo de cables conectado (Conjunto de las luces combinadas traseras izquierdas) |
(a) Aplique tensión de la batería a las luces combinadas traseras izquierdas y compruebe si las luces se encienden.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 (TL) Terminal negativo (-) de la batería → Terminal 4 (E) |
Se iluminan la luces traseras |
|
Terminal positivo (+) de la batería → Terminal 2 (STP) Terminal negativo (-) de la batería → Terminal 4 (E) |
Se ilumina la luz de freno |
Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras izquierdas.

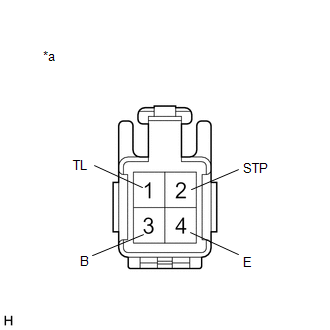

3. INSPECCIONE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS (fabricado por TMMK, luz de marcha atrás de tipo de LED)
|
*a | Componente sin mazo de cables conectado (Conjunto de las luces combinadas traseras izquierdas) |
(a) Aplique tensión de la batería a las luces combinadas traseras izquierdas y compruebe si las luces se encienden.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 (TL) Terminal negativo (-) de la batería → Terminal 4 (E) |
La luz trasera y la luz de posición lateral se encienden |
|
Terminal positivo (+) de la batería → Terminal 2 (STP) Terminal negativo (-) de la batería → Terminal 4 (E) |
Se ilumina la luz de freno |
|
Terminal positivo (+) de la batería → Terminal 3 (B) Terminal negativo (-) de la batería → Terminal 4 (E) |
Los intermitentes delanteros se iluminan |
Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras izquierdas.
4. INSPECCIONE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS (fabricado por TMMK, luz de marcha atrás de tipo de bombilla)
|
*a | Componente sin mazo de cables conectado (Conjunto de las luces combinadas traseras derechas) |
(a) Aplique tensión de la batería a las luces combinadas traseras derechas y compruebe si las luces se encienden.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 (TL) Terminal negativo (-) de la batería → Terminal 4 (E) |
Se iluminan la luces traseras |
|
Terminal positivo (+) de la batería → Terminal 2 (STP) Terminal negativo (-) de la batería → Terminal 4 (E) |
Se ilumina la luz de freno |
Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras derechas.
5. INSPECCIONE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS (fabricado por TMMK, luz de marcha atrás de tipo de LED)
|
*a | Componente sin mazo de cables conectado (Conjunto de las luces combinadas traseras derechas) |
(a) Aplique tensión de la batería a las luces combinadas traseras derechas y compruebe si las luces se encienden.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 (TL) Terminal negativo (-) de la batería → Terminal 4 (E) |
La luz trasera y la luz de posición lateral se encienden |
|
Terminal positivo (+) de la batería → Terminal 2 (STP) Terminal negativo (-) de la batería → Terminal 4 (E) |
Se ilumina la luz de freno |
|
Terminal positivo (+) de la batería → Terminal 3 (B) Terminal negativo (-) de la batería → Terminal 4 (E) |
Los intermitentes delanteros se iluminan |
Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras derechas.
Desmontaje
MontajeInstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SOPORTE DE LA ECU DE CONTROL DE LA BOMBA DE COMBUSTIBLE
(a) Instale el soporte de la ECU de control de la bomba de combustible en la ECU de control de la bomba de combustible con los 2 pernos.
Torque: 4.5 N·m {46 kgf·cm, 40 in·lbf} 2. INSTALE LA ECU DE ...
