MONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CUERPO Y LA LENTE DE LAS LUCES COMBINADAS TRASERAS (para luz de marchas atrás de bombilla)
2. INSTALE EL ZÓCALO Y EL CABLE DE LAS LUCES COMBINADAS TRASERAS (para luz de marcha atrás de bombilla)
| (a) Enganche la abrazadera para colocar el zócalo y el cable del conjunto de luces traseras. |
|
3. INSTALE EL CABLE DE LAS LUCES COMBINADAS TRASERAS (para luz de marcha atrás de LED)

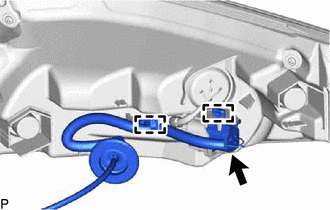

| (a) Conecte el conector. |
|

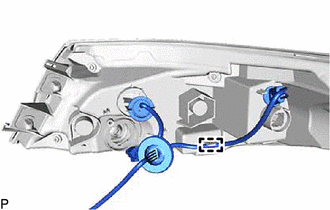

(b) Enganche las 2 abrazaderas para colocar el cable del conjunto de luces traseras.
4. INSTALE LA JUNTA DE LAS LUCES COMBINADAS TRASERAS (para luz de marcha atrás de bombilla)

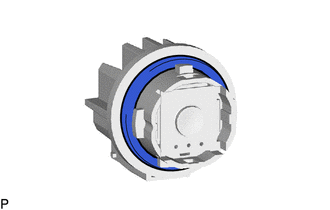

| (a) Coloque una nueva junta de las luces combinadas traseras. |
|
5. INSTALE EL CONJUNTO DE LUCES LED COMBINADAS TRASERAS (para luz de marcha atrás de bombilla)

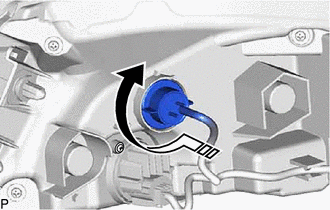

(a) Gire el LED de las luces combinadas traseras como se muestra en la ilustración para instalarlo temporalmente.
.png) |
Instale en esta dirección |

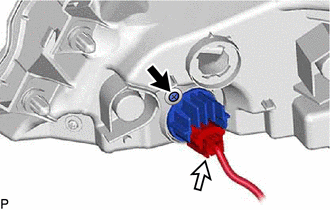

| (b) Instale el LED de las luces combinadas traseras con el tonillo. |
|
(c) Conecte el conector.
6. COLOQUE LA BOMBILLA DEL INTERMITENTE TRASERO (para la luz de marcha atrás de tipo de bombilla)
(a) Coloque la bombilla del intermitente trasero en el zócalo y cable de las luces combinadas traseras.

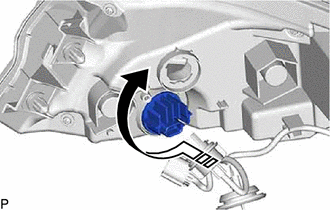

(b) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla del intermitente trasero, como se muestra en la ilustración, para conectarlos como una unidad.
|
|
Instale en esta dirección |
7. COLOQUE LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL TRASERA (para la luz de marcha atrás de tipo de bombilla)
(a) Instale la bombilla de la luz de posición lateral trasera del zócalo y cable del conjunto de luces traseras.
(b) Gire el zócalo del conjunto de luces traseras y el cable con la bombilla de la luz de posición lateral trasera, como se muestra en la ilustración, para conectarlos como una unidad.
|
|
Instale en esta dirección |
