Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. COLOQUE El CONJUNTO DE LAS LUCES COMBINADAS TRASERAS

(a) Enganche el ojal.

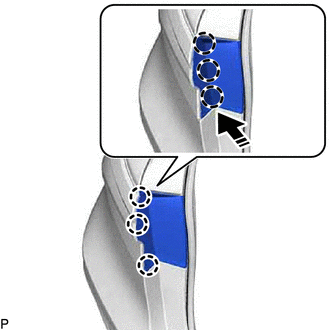

(b) Enganche las 3 guías y el pasado para colocar provisionalmente el conjunto de las luces combinadas traseras, como se muestra en la ilustración.

*a

Pasador

*b

Guía

Coloque en esta dirección

(c) Instale el conjunto de las luces combinadas traseras con los 2 tonillos.

(d) Retire la cinta protectora.

(e) Conecte el conector.

2. COLOQUE LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

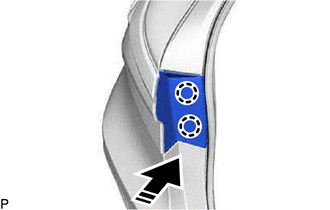

(a) Enganche las 2 garras tal y como se muestra en la ilustración.

Instale en esta dirección

(b) Empuje las áreas que se muestran en la ilustración en la dirección indicada por la flecha para enganchar las 3 garras e instalar la cubierta del conjunto de luces traseras.

Zona para empujar

Empuje en esta dirección

3. COLOQUE LA CUBIERTA INTERIOR IZQUIERDA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES (para el lado izquierdo)

Haga clic aquí

4. COLOQUE LA CUBIERTA INTERIOR DERECHA DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES (para el lado derecho)

Haga clic aquí

5. INSTALE LA PLACA DE ACABADO DEL PISO TRASERO

Haga clic aquí

6. COLOQUE LA CUBIERTA DEL PERCUTOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES

Haga clic aquí

7. INSTALE EL GANCHO DE LA GUARNICIÓN DEL COMPARTIMIENTO DE EQUIPAJES NO. 1

Haga clic aquí

8. COLOQUE LA BANDEJA DE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí

9. COLOQUE EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO

Haga clic aquí
