Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

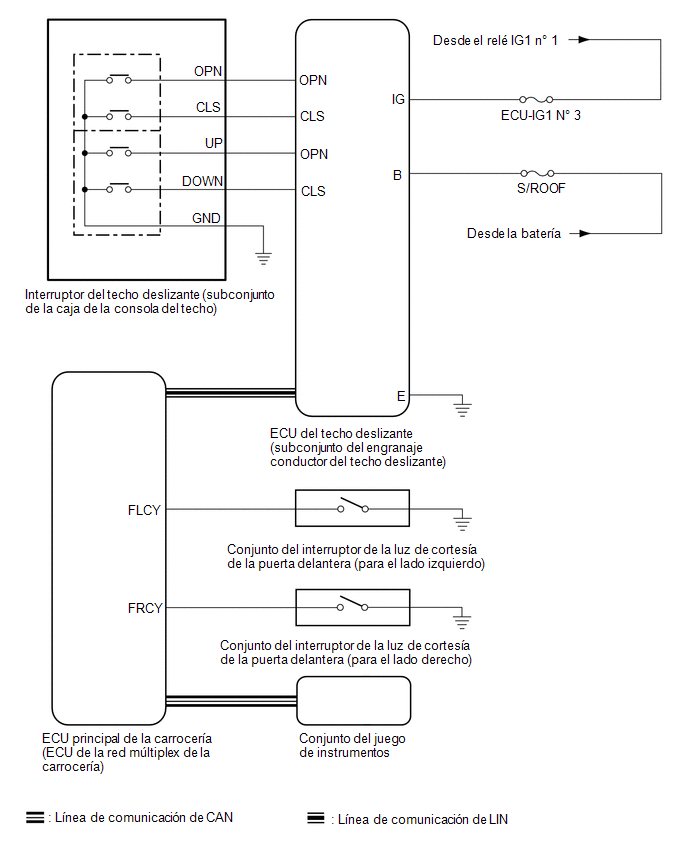

DIAGRAMA DEL SISTEMA

Tabla de comunicaciones

Emisor

Receptor

Señal

Línea

Main Body ECU (Multiplex Network Body ECU)

ECU del techo solar (subconjunto del engranaje conductor del techo solar)

  • Señal de permiso de funcionamiento del techo solar
  • Señal IG
  • Señal del conjunto del interruptor de la luz de cortesía de la puerta delantera
  • Señal de funcionamiento vinculada a la llave
  • Señal de funcionamiento vinculada al transmisor inalámbrico
  • Señal de velocidad del vehículo

LIN

ECU del techo solar (subconjunto del engranaje conductor del techo solar)

Main Body ECU (Multiplex Network Body ECU)

Señal de posición del techo solar

LIN

Conjunto del medidor combinado

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Señal de velocidad del vehículo

CAN

ECU de la carrocería principal (ECU de la red múltiplex de la carrocería)

Conjunto del medidor combinado

Señal de solicitud de advertencia de techo deslizante abierto

CAN

UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *1 CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo) *2 CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CO ...

DescripciÓn Del Sistema
DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA DEL TECHO SOLAR (a) El sistema del techo deslizante controla el funcionamiento del techo deslizante con la ECU del techo deslizante (subconjunto del ...
