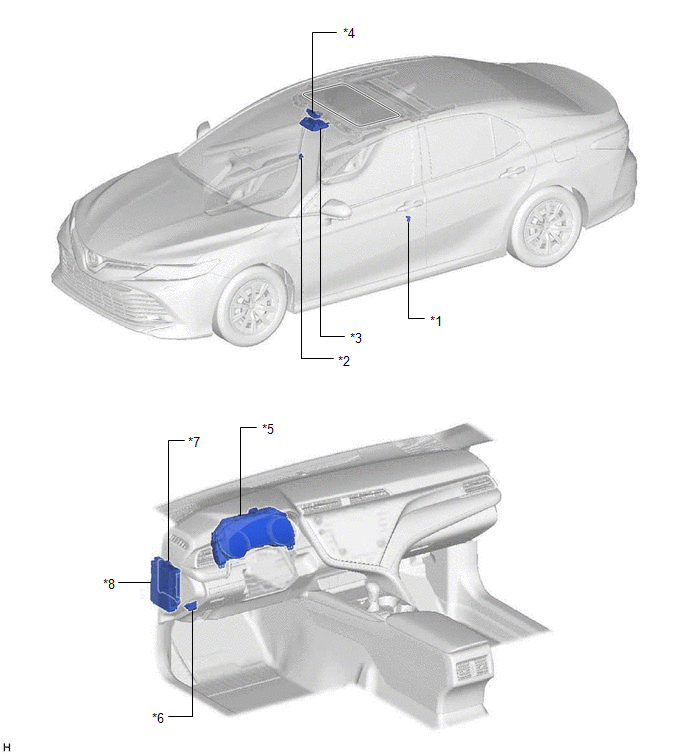

UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado izquierdo) |
*2 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA (para el lado derecho) |
|
*3 | INTERRUPTOR DEL TECHO DESLIZANTE (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) |
*4 | ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) |
|
*5 | CONJUNTO DEL MEDIDOR COMBINADO |
*6 | DLC3 |
|
*7 | ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*8 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE DE TECHO DESLIZANTE - FUSIBLE ECU-IG1 No. 3 |
