Manual de réparation,
Manual del propietario
Manual de réparation,
Componentes
COMPONENTES

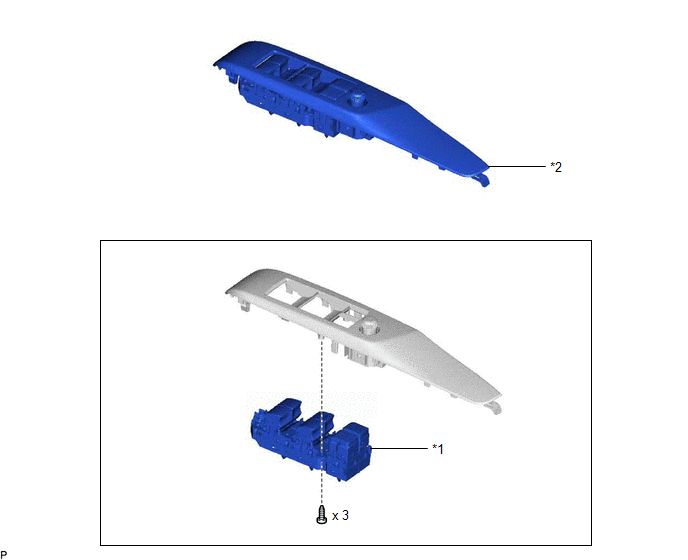

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR PRINCIPAL DE LA RED MÚLTIPLEX |
*2 | CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL BASE DEL REPOSABRAZOS SUPERIOR DE LA PUERTA DELANTERA

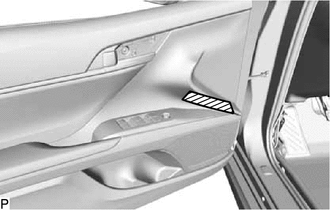

(a) Aplique cinta protectora en el subconjunto de la placa de guarnición de la puerta delantera como se muestra en la ilustración.
.png)
.png) |
Cinta protectora |

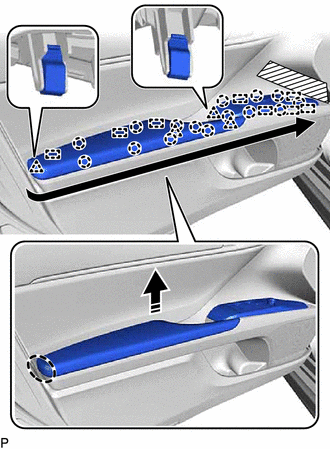

(b) Desenganche los 3 clips, las 15 garras y las 8 guías como se muestra en la ilustración.
.png) |
Coloque la mano aquí |
.png) |
Extraiga en esta dirección |
.png) |
Orden de extracción |

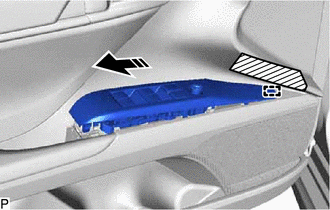

(c) Desenganche la guía como se muestra en la ilustración.
.png)
|
|
Extraiga en esta dirección |
(d) Desconecte el conector y extraiga el conjunto del interruptor maestro de la red múltiplex con el panel superior de la base del reposabrazos de la puerta delantera.

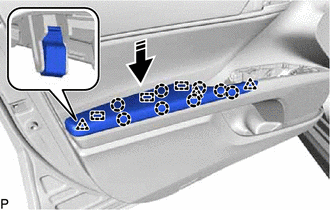

(e) Enganche los 3 clips, las 8 garras y las 3 guías para instalar el conjunto del reposabrazos delantero como se muestra en la ilustración.
.png)
|
|
Instale en esta dirección |
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

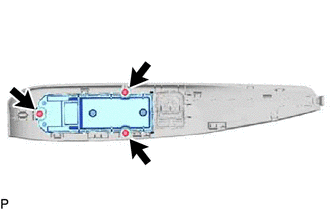

| (a) Extraiga los 3 tornillos y el conjunto del interruptor maestro de la red múltiplex. |
|
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX

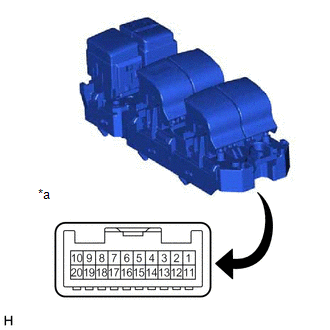

| (a) Revise si el LED se ilumina. (1) Aplique tensión de la batería al conjunto del interruptor maestro de la red múltiplex y compruebe si se enciende el LED. OK:
Si el resultado no es el especificado, sustituya el conjunto del interruptor maestro de la red múltiplex. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX
(a) Instale el conjunto del interruptor maestro de la red múltiplex con los 3 tornillos.
2. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL DE LA BASE DEL REPOSABRAZOS SUPERIOR DE LA PUERTA DELANTERA
Haga clic aquí .gif)
