DESCRIPCION

Este DTC se memoriza cuando se interrumpe la senal de video o audio debido a una disminucion temporal en la entrada de tension de la bateria al conjunto del receptor de radio y pantalla.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B158F

Senal de detencion del vehiculo AV (tension baja de la bateria)

Se interrumpe una senal de video o audio cuando disminuye la tension de la bateria

  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector

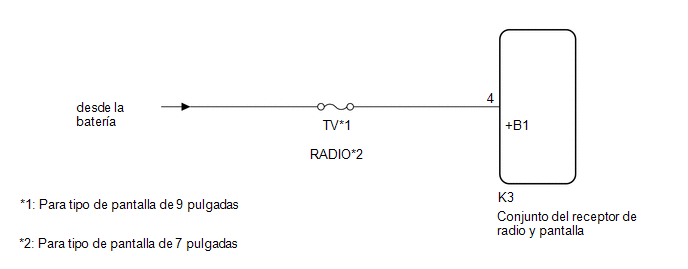

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE LA SENAL DEL VEHICULO (COMPROBACION DE FUNCIONAMIENTO)

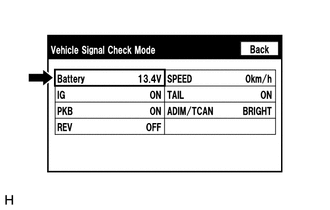

(a) Acceda a la pantalla "Vehicle Signal Check Mode". Consulte la seccion "Comprobacion de la senal del vehiculo" en "Comprobacion de funcionamiento".

Haga clic aqui

(b) Mida la tension de la bateria.

Tension estandar:

11 a 14 V

OBSERVACION:

La pantalla se actualiza una vez por segundo.

NG

IR AL PUNTO 3

OK

2.

COMPRUEBE SI SE EMITEN DTC

(a) Borre los DTC.

Body Electrical > Sistema de navegacion > Clear DTCs

(b) Vuelva a comprobar si se emiten DTC y compruebe que no se emita ningun DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten DTC.

OK

FIN

NG

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Desconecte el conector K3 del conjunto del receptor de radio y pantalla.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K3-4 (+B1) - Masa de la carroceria

Siempre

De 11 a 14 V

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
