Componentes
COMPONENTES
ILUSTRACIÓN
*1 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO |
*2 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO

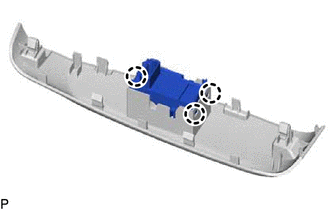

(a) Desenganche las 3 garras para extraer el conjunto del interruptor del regulador del elevalunas eléctrico trasero. |
|
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO

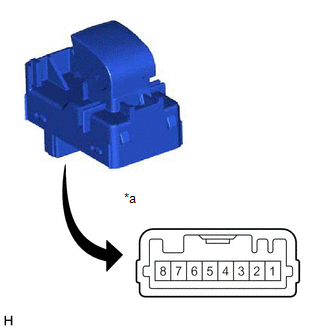

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO (para la PUERTA IZQUIERDA/DERECHA)
(a) Compruebe la función del interruptor. (1) Mida la resistencia según el valor o los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, sustituya el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha/izquierda). |
|
(b) Revise si el LED se ilumina.
(1) Aplique tensión de la batería al conjunto del interruptor del regulador del elevalunas eléctrico y compruebe si el LED se enciende.
OK:
Conexión de la batería | Condición especificada |
---|---|
Terminal positivo de la batería (+) → 3 Terminal negativo de la batería (-) → 1 |
El LED se ilumina |
Si el resultado no es el especificado, sustituya el conjunto del interruptor del regulador del elevalunas eléctrico trasero (para la puerta derecha/izquierda).
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO
(a) Enganche las 3 garras para instalar el conjunto del interruptor del regulador del elevalunas eléctrico trasero.
2. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON EL PANEL DE LA BASE DEL REPOSABRAZOS SUPERIOR DE LA PUERTA TRASERA
Haga clic aquí
