Manual de réparation,
Componentes
COMPONENTES
ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
*2 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL DE LA BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA

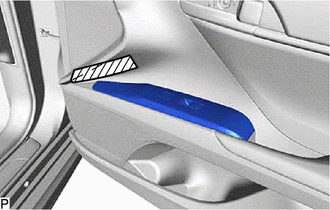

(a) Aplique cinta protectora en el subconjunto de la placa de guarnición de la puerta delantera como se muestra en la ilustración.
.png)
.png) |
Cinta protectora |

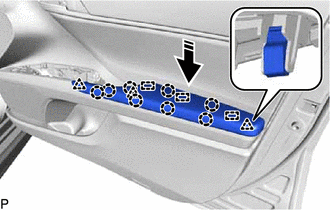

(b) Desenganche los 3 clips, las 15 garras y las 8 guías como se muestra en la ilustración.
.png)
.png) |
Coloque la mano aquí |
.png) |
Extraiga en esta dirección |
.png) |
Orden de extracción |

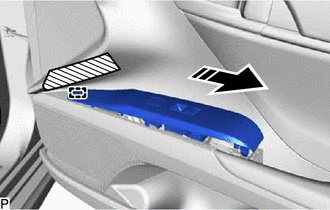

(c) Desenganche la guía como se muestra en la ilustración.
.png)
|
|
Extraiga en esta dirección |
(d) Desconecte el conector y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico con panel base en la parte superior del reposabrazos de la puerta delantera.

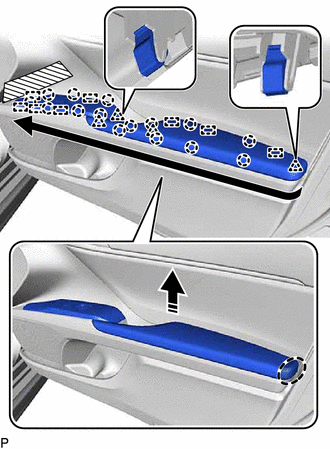

(e) Enganche los 3 clips, las 8 garras y las 3 guías para instalar el conjunto del reposabrazos delantero como se muestra en la ilustración.
|
|
Instale en esta dirección |
2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

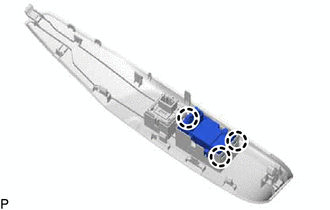

| (a) Desenganche las 3 garras y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico. |
|
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO

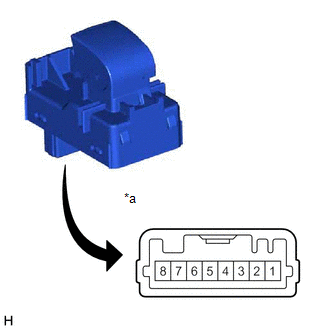

| (a) Compruebe la función del interruptor. (1) Mida la resistencia según el valor o los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, reemplace el conjunto del interruptor del regulador del elevalunas eléctrico. |
|
(b) Revise si el LED se ilumina.
(1) Aplique tensión de la batería al conjunto del interruptor del regulador del elevalunas eléctrico y compruebe si el LED se enciende.
OK:
|
Conexión de la batería | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → 3 Terminal negativo de la batería (-) → 1 |
El LED se ilumina |
Si el resultado no es el especificado, reemplace el conjunto del interruptor del regulador del elevalunas eléctrico.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO
(a) Enganche las 3 garras para instalar el conjunto del interruptor del regulador del elevalunas eléctrico.
2. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA
Haga clic aquí .gif)
