INSPECCION EN EL VEHICULO

PROCEDIMIENTO

1. INSPECCIONE EL CONDENSADOR DE AJUSTE DE RADIO (para la tercera luz de freno)

(a) Con el condensador de ajuste de radio instalado, confirme que no esta floja ninguna pieza ni hay otras anomalias.

(b) Mida la resistencia del condensador de ajuste de radio segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - Masa de la carroceria
  • Interruptor de encendido en posicion OFF
  • Tercera luz de freno apagada
  • Luz del compartimiento de equipajes apagada

Inferior a 1 ?

*a

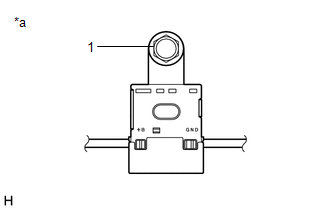

Condensador de ajuste de radio

(c) Extraiga el perno.

(d) Desenganche la abrazadera y desconecte el condensador de ajuste de radio con mazo de cables de la carroceria del vehiculo.

(e) Mida la resistencia y tension del condensador de ajuste de radio segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - 2
  • Interruptor de encendido en posicion OFF
  • Tercera luz de freno apagada
  • Luz del compartimiento de equipajes apagada

10 k? o superior

1 - 3

10 k? o superior

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

2 - Masa de la carroceria
  • Interruptor de encendido en posicion ON
  • Tercera luz de freno apagada

Inferior a 1 V

3 - Masa de la carroceria
  • Interruptor de encendido en posicion ON
  • Luz del compartimiento de equipajes apagada

Inferior a 1 V

2 - Masa de la carroceria
  • Interruptor de encendido en posicion ON
  • Tercera luz de freno encendida

11 a 14 V

3 - Masa de la carroceria
  • Interruptor de encendido en posicion ON
  • Luz del compartimiento de equipajes apagada

11 a 14 V

*a

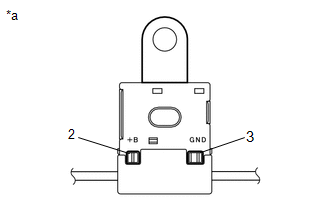

Condensador de ajuste de radio

2. INSPECCIONE EL CONDENSADOR DE AJUSTE DE RADIO (para el desempanador de la luneta)

(a) Con el condensador de ajuste de radio instalado, confirme que no esta floja ninguna pieza ni hay otras anomalias.

(b) Mida la resistencia del condensador de ajuste de radio segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

1 - Masa de la carroceria
  • Interruptor de encendido desactivado
  • Desempanador de la luneta apagado

Inferior a 1 ?

*a

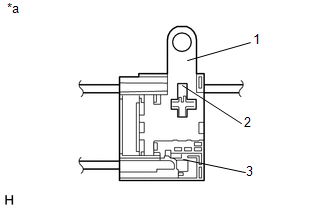

Condensador de ajuste de radio

(c) Extraiga el perno.

(d) Desenganche las 2 abrazaderas y desconecte el condensador de ajuste de radio con mazo de cables de la carroceria del vehiculo.

(e) Mida la resistencia y tension del condensador de ajuste de radio segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

2 - 3
  • Interruptor de encendido en posicion OFF
  • Desempanador de la luneta apagado

10 k? o superior

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

2 - Masa de la carroceria
  • Interruptor de encendido en posicion ON
  • Desempanador de la luneta apagado

Inferior a 1 V

2 - Masa de la carroceria
  • Interruptor de encendido en posicion ON
  • Desempanador de la luneta encendido

11 a 14 V

*a

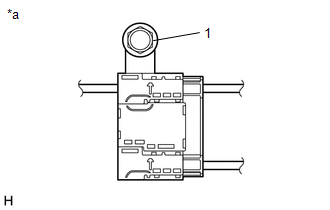

Condensador de ajuste de radio
