Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer y colocar las piezas, o al sustituirlas durante la extraccion/colocacion del condensador de ajuste de radio.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza reemplazada o procedimiento realizado

Procedimientos Necesarios

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la bateria

Realice la calibracion a cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aqui

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCION

AVISO:

Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.

Haga clic aqui.

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

ADVERTENCIA:

3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aqui

5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aqui

6. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aqui

7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO LATERAL TRASERO IZQUIERDO (para asiento de tipo plegable)

Haga clic aqui

8. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR

Haga clic aqui

9. EXTRAIGA EL CONDENSADOR DE AJUSTE DE RADIO (para la tercera luz de freno)

AVISO:

Cuando se extrae la cubierta del terminal, el condensador de ajuste de radio debe sustituirse, ya que las cubiertas del terminal y el condensador se suministran como un solo conjunto.

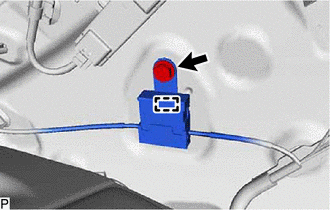

(a) Extraiga el perno.

(b) Desenganche la abrazadera y desconecte el condensador de ajuste de radio con mazo de cables de la carroceria del vehiculo.

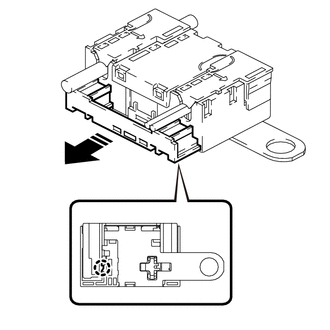

(c) Desenganche la garra y extraiga la cubierta, tal como se muestra en la ilustracion.

Extraiga en esta direccion

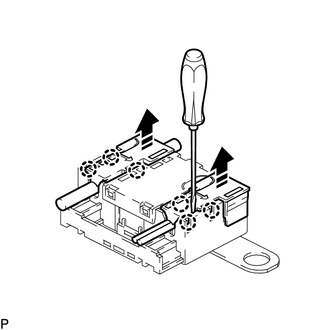

(d) Con un destornillador, desenganche las 6 garras y quite del compresor las 2 cubiertas del terminal con el mazo de cables, como se muestra en la ilustracion.

Extraiga en esta direccion

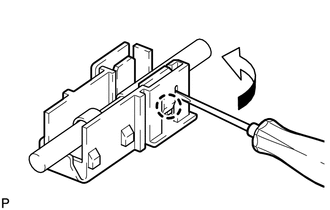

(e) Con un destornillador doble, doble hacia atras y rompa la garra como se muestra en la ilustracion.

OBSERVACION:

Siga el mismo procedimiento para la otra cubierta del terminal.

(f) Extraiga las 2 cubiertas del terminal del mazo de cables.

AVISO:

10. EXTRAIGA EL CONDENSADOR DE AJUSTE DE RADIO (para el desempanador de la luneta)

AVISO:

Cuando se extrae la cubierta del terminal, el condensador de ajuste de radio debe sustituirse, ya que la cubierta del terminal y el condensador se suministran como un solo conjunto.

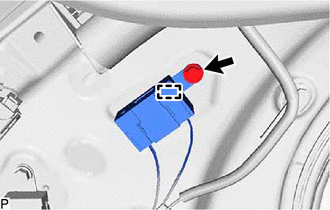

(a) Extraiga el perno.

(b) Desenganche la abrazadera y desconecte el condensador de ajuste de radio con mazo de cables de la carroceria del vehiculo.

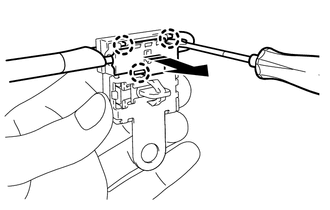

(c) Con un destornillador, desenganche las 3 garras y quite del compresor la cubierta del terminal con el mazo de cables, como se muestra en la ilustracion.

Extraiga en esta direccion

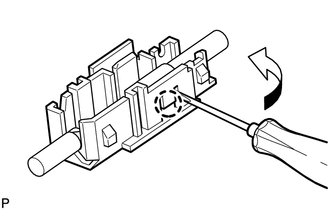

(d) Con un destornillador doble, doble hacia atras y rompa la garra como se muestra en la ilustracion.

(e) Extraiga la cubierta del terminal del mazo de cables.

AVISO:
