Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciOn

INSTALACION

PROCEDIMIENTO

1. INSTALE EL CONDENSADOR DE AJUSTE DE RADIO (para el desempanador de la ventanilla)

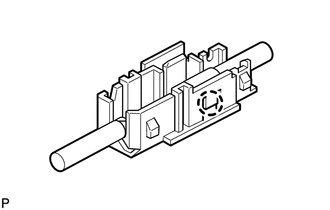

(a) Enganche la garra para instalar una nueva cubierta del terminal en el mazo de cables. AVISO: Asegurese de sujetar el lado engarzado del terminal al instalar el mazo de cables en la tapa del terminal. Asegurese de no torcer el cable expuesto al instalar el mazo de cables en la cubierta del terminal. No ejerza demasiada fuerza cuando inserte el mazo de cables en la cubierta del terminal. Si la cubierta del terminal sufrio deformaciones durante la instalacion, sustituya el terminal y la cubierta del terminal por otros nuevos.

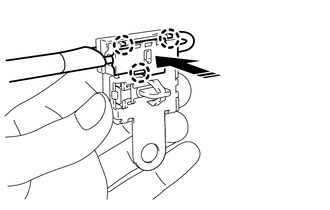

(b) Enganche las 3 garras para instalar en un nuevo condensador la nueva cubierta del terminal con el mazo de cables, como se muestra en la ilustracion.

Coloque en esta direccion

AVISO:

• No ejerza demasiada fuerza cuando inserte la cubierta del terminal en el condensador.
• Si la cubierta del terminal sufrio deformaciones durante la instalacion, sustituya el terminal, la cubierta del terminal y el condensador por otros nuevos.

(c) Enganche la abrazadera para instalar provisionalmente el nuevo condensador de ajuste de radio con mazo de cables.

(d) Instale el nuevo condensador de ajuste de la radio con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

2. INSTALE EL CONDENSADOR DE AJUSTE DE RADIO (para la tercera luz de freno)

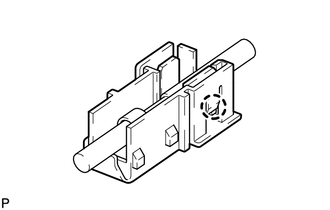

(a) Enganche la garra para instalar una nueva cubierta del terminal en el mazo de cables. AVISO: Asegurese de sujetar el lado engarzado del terminal al instalar el mazo de cables en la tapa del terminal. Asegurese de no torcer el cable expuesto al instalar el mazo de cables en la cubierta del terminal. No ejerza demasiada fuerza cuando inserte el mazo de cables en la cubierta del terminal. Si la cubierta del terminal sufrio deformaciones durante la instalacion, sustituya el terminal y la cubierta del terminal por otros nuevos. OBSERVACION: Siga el mismo procedimiento para la otra cubierta del terminal.

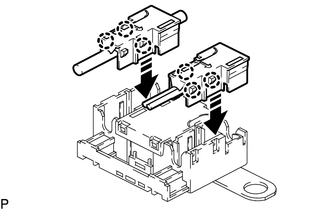

(b) Enganche las 6 garras para instalar en un nuevo condensador las 2 cubiertas nuevas del terminal con el mazo de cables, como se muestra en la ilustracion.

Instale en esta direccion

AVISO:

• No ejerza demasiada fuerza cuando inserte las cubiertas del terminal en el condensador.
• Si la cubierta del terminal sufrio deformaciones durante la instalacion, sustituya el terminal, las cubiertas del terminal y el condensador por otros nuevos.

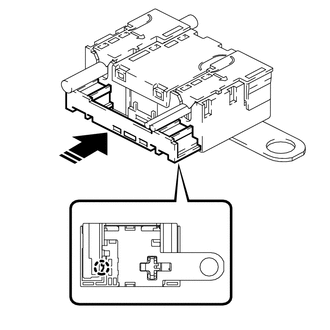

(c) Introduzca la cubierta como se muestra en la ilustracion y enganche la garra.

Instale en esta direccion

(d) Enganche la abrazadera para instalar provisionalmente el nuevo condensador de ajuste de la radio con mazo de cables.

(e) Instale el nuevo condensador de ajuste de la radio con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

3. INSTALE EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR

Haga clic aqui

4. INSTALE EL CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO (para asiento de tipo plegable)

Haga clic aqui

5. COLOQUE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

Haga clic aqui

6. COLOQUE EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aqui

7. INSTALE EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aqui

8. INSTALE EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)

Haga clic aqui

9. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

10. REALICE UNA INSPECCION DEL SISTEMA DE DIAGNOSTICO

Haga clic aqui

11. INSPECCIONE LA LUZ DE ADVERTENCIA SRS

Haga clic aqui.
