COMPONENTES

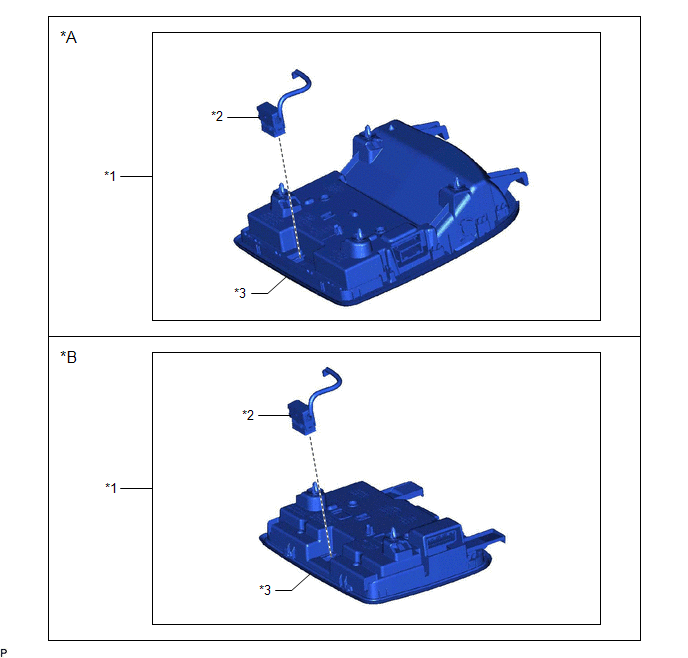

ILUSTRACION
|
*A | Para techo normal |
*B | excepto techo normal |
|
*1 | CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO |
*2 | CONJUNTO DEL MICROFONO DEL TELEFONO |
|
*3 | SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
Haga clic aqui
.gif)
2. EXTRAIGA EL CONJUNTO DEL MICROFONO DEL TELEFONO
(a) Para techo normal:
(1) Desconecte el conector.

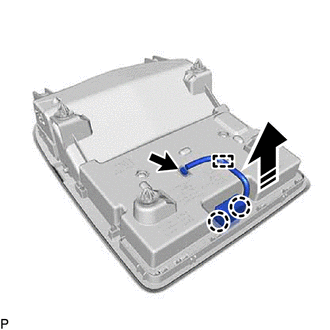

.png) |
Extraiga en esta direccion |
(2) Desenganche la abrazadera.
(3) Desenganche las 2 garras y extraiga el conjunto del microfono del telefono del subconjunto de la caja de la consola del techo, tal y como se muestra en la ilustracion.
(b) Excepto techo normal:
(1) Desconecte el conector.
|
|

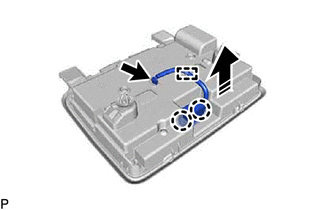

Extraiga en esta direccion |
(2) Desenganche la abrazadera.
(3) Desenganche las 2 garras y extraiga el conjunto del microfono del telefono del subconjunto de la caja de la consola del techo, tal y como se muestra en la ilustracion.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL MICROFONO DEL TELEFONO
(a) Para techo normal:
(1) Enganche las 2 garras para instalar el conjunto del microfono del telefono en el subconjunto de la caja de la consola del techo, tal y como se muestra en la ilustracion.
.png) |

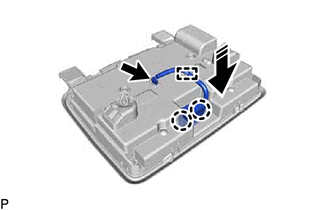

Coloque en esta direccion |
(2) Enganche la abrazadera.
(3) Conecte el conector.
(b) Excepto techo normal:
(1) Enganche las 2 garras para instalar el conjunto del microfono del telefono en el subconjunto de la caja de la consola del techo, tal y como se muestra en la ilustracion.
|
|

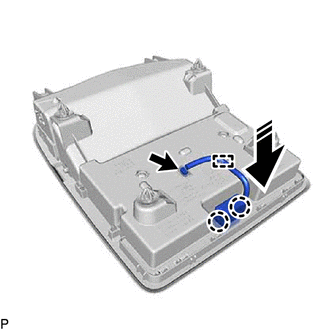

Coloque en esta direccion |
(2) Enganche la abrazadera.
(3) Conecte el conector.
2. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
Haga clic aqui .gif)
