Toyota Camry Manual de reparaciones XV70 (2017-2023): Ajuste

AJUSTE

PRECAUCIÓN/AVISO/OBSERVACIÓN

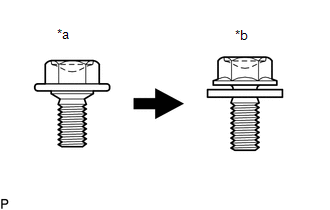

*a

Perno de centraje

*b

Perno estándar

OBSERVACIÓN:

PROCEDIMIENTO

1. INSPECCIONE EL SUBCONJUNTO DEL CAPÓ

Haga clic aquí

2. AJUSTE EL SUBCONJUNTO DEL CAPÓ

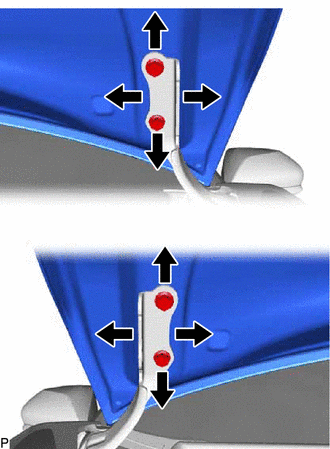

(a) Ajuste el capó horizontal y verticalmente.

(1) Afloje los 4 pernos de la bisagra del capó.

(2) Ajuste la holgura entre el capó y las aletas delanteras. Para ello, desplace el capó.

(3) Apriete los 4 pernos de la bisagra tras el ajuste.

Torque:

13 N·m {133 kgf·cm, 10 ft·lbf}

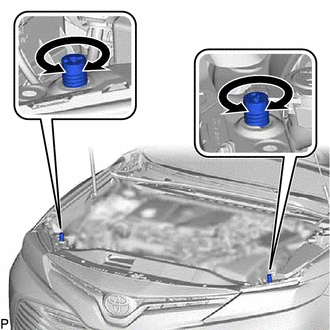

(b) Ajuste la altura del extremo delantero del capó con elementos amortiguadores del parachoques del capó.

(1) Ajuste los 2 elementos amortiguadores del parachoques del capó de forma que la altura del capó y la de las aletas estén alineadas.

OBSERVACIÓN:

Gire los 2 elementos amortiguadores del parachoques del capó para subir o bajar el extremo delantero del capó.

(c) Ajuste el cierre del capó.

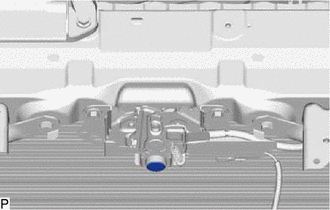

(1) Extraiga el sello del conducto de admisión de aire frío.

Haga clic aquí

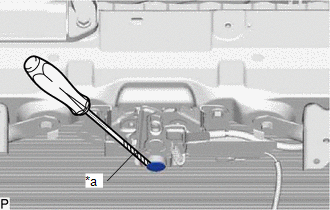

(2) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la tapa de la tuerca del bloqueo del capó.

*a

Cinta protectora

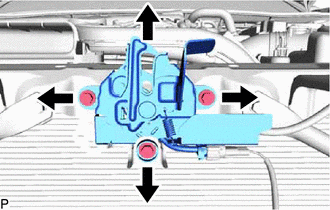

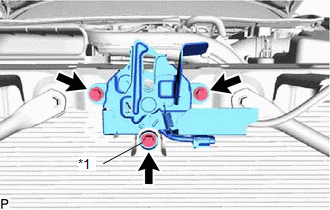

(3) Afloje los 2 pernos y el perno de bloqueo del capó.

*1

Perno de bloqueo del capó

(4) Ajuste el conjunto del bloqueo del capó y apriete los 2 pernos y el perno del bloqueo del capó.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

(5) Asegúrese de que el percutor pueda engancharse sin problemas en el conjunto del bloqueo del capó.

(6) Instale un nuevo sombrerete de la tuerca de bloqueo del capó.

(7) Instale el sello del conducto de admisión de aire frío.

Haga clic aquí

Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL SELLO QUE UNE EL SOPORTE DEL RADIADOR AL CAPÓ (a) Utilice un extractor de clips, desenganche los 10 clips del sello del soporte del capó al radiador par ...

Montaje
MONTAJE PROCEDIMIENTO 1. INSTALE EL SOPORTE DERECHO DEL PUNTAL DEL CAPÓ (a) Enganche la guía. (b) Coloque el puntal del soporte derecho del capó con el perno. 2. INSTALE EL ...
