MONTAJE
PROCEDIMIENTO

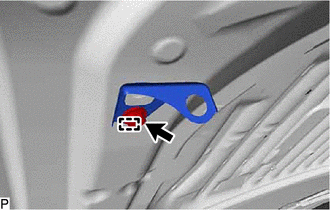

1. INSTALE EL SOPORTE DERECHO DEL PUNTAL DEL CAPÓ
| (a) Enganche la guía. |
|
(b) Coloque el puntal del soporte derecho del capó con el perno.
2. INSTALE EL CONJUNTO DEL SOPORTE DEL CAPÓ

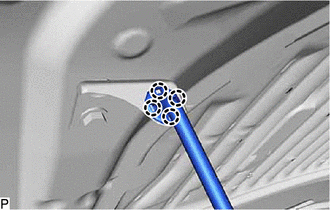

| (a) Enganche los 4 ganchos e instale el conjunto del soporte del capó. |
|

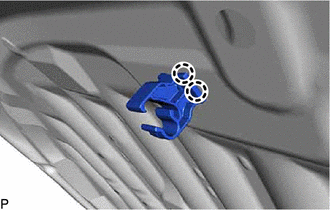

3. COLOQUE EL SOPORTE DEL PUNTAL DEL CAPÓ
| (a) Enganche los 2 ganchos para colocar el soporte del puntal del capó. |
|

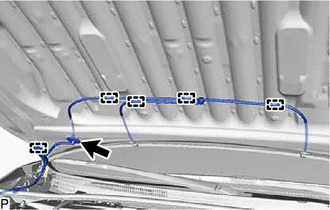

4. CONECTE EL CONJUNTO DE LA MANGUERA DEL LAVAPARABRISAS
| (a) Enganche el ojal. |
|
(b) Enganche las 5 abrazaderas para conectar el conjunto de la manguera del lavaparabrisas.
5. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí
.gif)
6. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LIMPIAPARABRISAS
Haga clic aquí
7. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LIMPIAPARABRISAS
Haga clic aquí

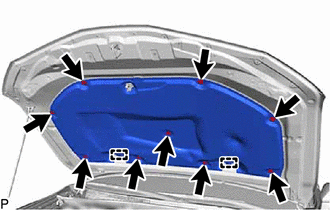

8. COLOQUE EL AISLANTE DEL CAPÓ
| (a) Enganche las 2 guías. |
|
(b) Instale el aislante del capó con los 9 clips nuevos del aislante del capó.

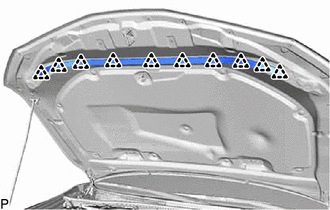

9. INSTALE EL SELLO QUE UNE EL CAPÓ AL SOPORTE DEL RADIADOR
| (a) Coloque el sello del soporte del capó al radiador con los 10 clips nuevos de sello del soporte del capó al radiador. |
|
AjusteTerminales De La Ecu
TERMINALES DE LA ECU INSPECCIONE LA ECU DE LA
CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Y EL
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS
(a) Desconecte los
conectores del conjunto del bloque de empalmes del panel de instrumentos y
de la ECU principal de ...
Modo de interrupción de la comunicación de la cámara de televisión trasera
DESCRIPCIÓN
Elemento de detección Síntoma
Área afectada
Modo de interrupción de la comunicación de la cámara de televisión trasera
Se cumple cualquiera de las siguientes condiciones:
La interrupción de la comunicación para "Parking Assist Monitor System/ ...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. COLOQUE EL CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
(a) Coloque una junta nueva del tubo de aspiracion de combustible en el conjunto del deposito de combustible.
(b) Coloque el conjunto del tubo de aspiracion de combustible con bomba y medi ...
