Toyota Camry Manual de reparaciones XV70 (2017-2023): Fallo de la fuente de alimentacion de la camara trasera (C1621)

DESCRIPCION

Este DTC se almacena si el conjunto de la camara de television trasera determina como resultado de la autocomprobacion que las senales o las lineas de senal entre el controlador de la camara de television y el conjunto de la camara de television trasera no son normales.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

C1621

Fallo de la fuente de alimentacion de la camara trasera

Fallo de la fuente de alimentacion del conjunto de la camara de television trasera

  • Mazo de cables o conector
  • Conjunto de la camara de television trasera
  • Controlador de la camara de television

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION ACC - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA)

(a) Desconecte el conector m1 del conjunto de la camara de television trasera.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

m1-6 (CB+) - Masa de la carroceria

Interruptor de encendido activado (ACC)

11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA)

(a) Desconecte el conector R126 del controlador de la camara de television.

(b) Desconecte el conector m1 del conjunto de la camara de television trasera.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R126-32 (CGND) - m1-5 (CGND)

Siempre

Inferior a 1 ?

R126-32 (CGND) o m1-5 (CGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (CGND)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R126-32 (CGND) - Masa de la carroceria

Siempre

Por debajo de 1 ?

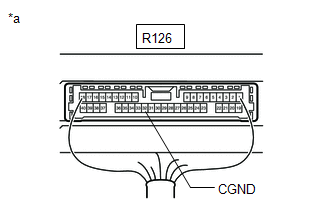

*a

Componente con mazo de cables conectado

(controlador de la camara de television)

OK

REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA

NG

SUSTITUYA EL CONTROLADOR DE LA CAMARA DE TELEVISION
