Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito abierto o cortocircuito en la senal de la camara trasera (C1622)

DESCRIPCION

El DTC C1622 se memoriza si el controlador de la camara de television determina como resultado de la autocomprobacion que las senales o las lineas de senal entre el controlador de la camara de television y el conjunto de la camara de television trasera no son normales.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

C1622

Circuito abierto o cortocircuito en la senal de la camara trasera

Circuito abierto o cortocircuito en el circuito de la senal de la camara de television trasera.

  • Mazo de cables o conector
  • Conjunto de la camara de television trasera
  • Controlador de la camara de television

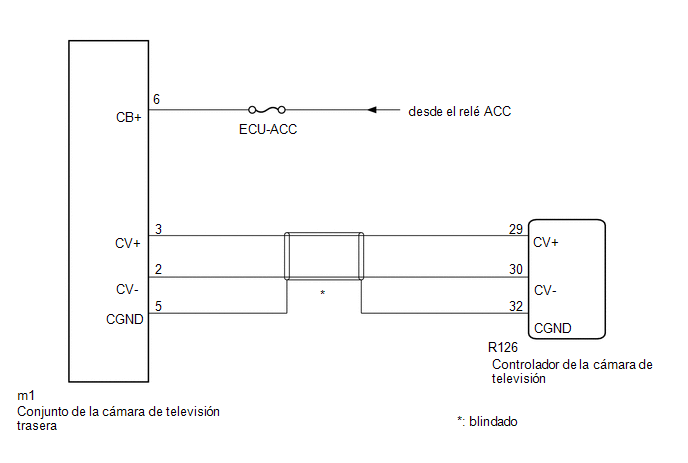

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION ACC - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA)

(a) Desconecte el conector m1 del conjunto de la camara de television trasera.

(b) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

m1-6 (CB+) - Masa de la carroceria

Interruptor de encendido activado (ACC)

11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONTROLADOR DE LA CAMARA DE TELEVISION - CONJUNTO DE LA CAMARA DE TELEVISION TRASERA)

(a) Desconecte el conector R126 del controlador de la camara de television.

(b) Desconecte el conector m1 del conjunto de la camara de television trasera.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R126-29 (CV+) - m1-3 (CV+)

Siempre

Inferior a 1 ?

R126-30 (CV-) - m1-2 (CV-)

Siempre

Inferior a 1 ?

R126-32 (CGND) - m1-5 (CGND)

Siempre

Inferior a 1 ?

R126-29 (CV+) o m1-3 (CV+) - Masa de la carroceria

Siempre

10 k? o superior

R126-30 (CV-) o m1-2 (CV-) - Masa de la carroceria

Siempre

10 k? o superior

R126-32 (CGND) o m1-5 (CGND) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (CV-, CGND)

(a) Desconecte el conector R126 del controlador de la camara de television.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

30 (CV-) - Masa de la carroceria

Siempre

Inferior a 1 ?

32 (CGND) - Masa de la carroceria

Siempre

Por debajo de 1 ?

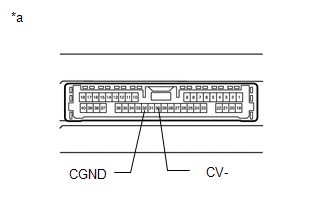

*a

Componente no conectado al mazo de cables

(controlador de la camara de television)

NG

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

OK

4.

INSPECCIONE EL CONTROLADOR DE LA CAMARA DE TELEVISION (CGND)

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

R126-32 (CGND) - Masa de la carroceria

Siempre

Por debajo de 1 ?

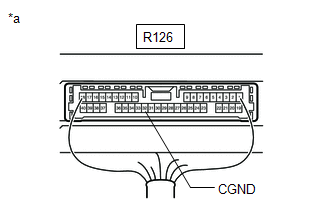

*a

Componente con mazo de cables conectado

(controlador de la camara de television)

NG

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

OK

5.

INSPECCIONE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA (CV+, CGND)

(a) Extraiga el controlador de la camara de television con el conector todavia conectado.

(b) Compruebe la forma de onda del conjunto de la camara de television trasera con un osciloscopio.

OBSERVACION:

Se utiliza un conector impermeable para el conjunto de la camara de television trasera. Por lo tanto, inspeccione la forma de onda en el controlador de la camara de television con el conector conectado.

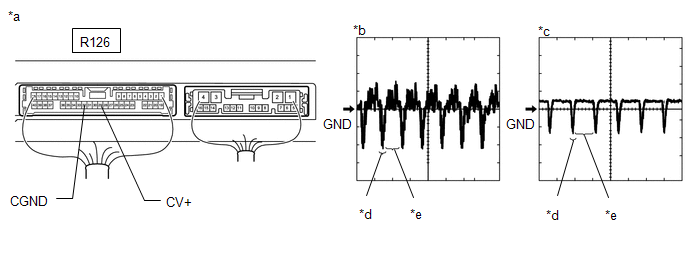

*a

Componente con mazo de cables conectado

(controlador de la camara de television)

*b

Forma de onda 1 (la lente de la camara no esta cubierta, se muestra una imagen)

*c

Forma de onda 2 (la lente de la camara esta cubierta, la pantalla esta negra)

*d

Senal de sincronizacion

*e

Forma de onda de video

-

-

OBSERVACION:

Estado de medicion

Elemento

Contenido

No. de terminal (simbolo)

R126-29 (CV+) - R126-32 (CGND)

Ajustes de la herramienta

200 mV/DIV., 50 ?s/DIV.

Condicion

Interruptor de encendido en la posicion ON, sistema de supervision de vista panoramica en funcionamiento

OK:

La forma de onda es similar a la mostrada en la ilustracion.

OK

REEMPLACE EL CONTROLADOR DE LA CAMARA DE TELEVISION

NG

REEMPLACE EL CONJUNTO DE LA CAMARA DE TELEVISION TRASERA
