Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito abierto o cortocircuito en el sensor del angulo de direccion +B (C1625)

DESCRIPCION

Este DTC se memoriza si el controlador de la camara de television y el conjunto de la camara de television trasera reciben una senal a traves del sistema de comunicacion CAN desde el sensor de direccion que indica un problema en el sistema de la fuente de alimentacion.

Controlador de la camara de television

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

Se emite el DTC desde

C1625

Circuito abierto o cortocircuito en +B del sensor del angulo de direccion

Circuito abierto o cortocircuito en el sensor del angulo de direccion +B

  • Mazo de cables o conector
  • Sensor de direccion

Modulo de control de la camara de supervision de la circunferencia

Conjunto de la camara de television trasera

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

Se emite el DTC desde

C1625

Circuito abierto o cortocircuito en +B del sensor del angulo de direccion

Circuito abierto o cortocircuito en el sensor del angulo de direccion +B

  • Mazo de cables o conector
  • Sensor de direccion

Camara de asistencia al estacionamiento

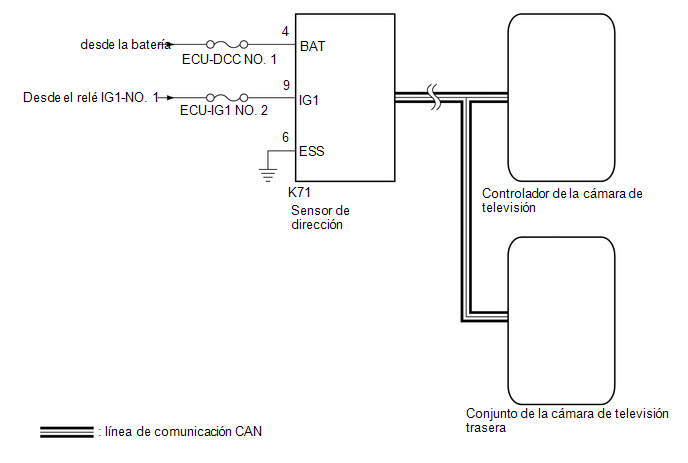

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

AVISO:

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACION DEL SENSOR DE DIRECCION)

(a) Desconecte el conector K71 del sensor de direccion.

Haga clic aqui

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K71-6 (ESS) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

K71-9 (IG1) - K71-6 (ESS)

Interruptor de encendido en ON

11 a 14 V

K71-4 (BAT) - K71-6 (ESS)

Interruptor de encendido desactivado

11 a 14 V

OK

REEMPLACE EL SENSOR DE DIRECCION

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
