DESCRIPCION

Si el sistema de aire acondicionado no se puede utilizar con el conjunto del sistema de control del aire acondicionado, las siguientes areas posiblemente afectadas pueden ser la causa.

Diagnostico

Factor

El sistema de aire acondicionado no se puede utilizar con el conjunto del sistema de control del aire acondicionado

  • (Con excepcion de los indicadores de los interruptores, no se reflejan entradas cuando estan activados otros interruptores)
  • Averia en la comunicacion LIN entre el conjunto del amplificador del aire acondicionado y el conjunto del sistema de control del aire acondicionado
  • Cortocircuito a +B o a masa en el circuito del conjunto del amplificador del aire acondicionado
  • Averia en el conjunto del amplificador del aire acondicionado
  • Averia del conjunto del sistema de control del aire acondicionado
  • Mazo de cables o conector

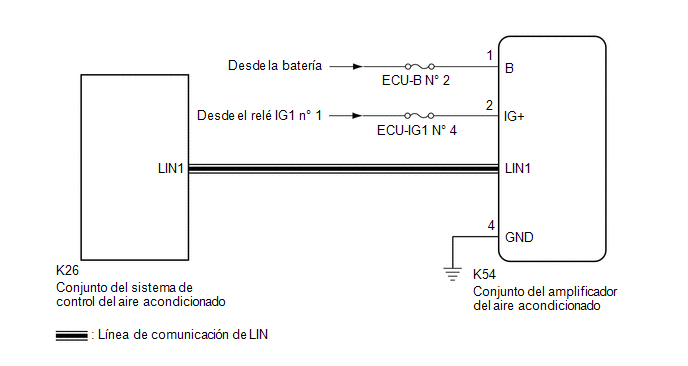

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Compruebe si se emiten DTC.

Body Electrical > Air Conditioner > Trouble Codes

OK:

No se emite el DTC B14B2.

NG

VAYA AL DTC B14B2

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO - BATERIA Y MASA DE LA CARROCERIA)

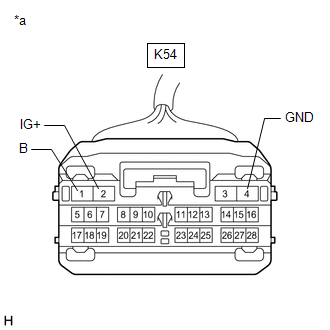

*a

Vista delantera del conector del mazo de cables

(al conjunto del amplificador del aire acondicionado)

(a) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

K54-4 (GND) - Masa de la carroceria

Siempre

Inferior a 1 ?

(c) Mida la tension segun los valores de la siguiente tabla.

Tension estandar:

Conexion del Tester

Condicion del interruptor

Condicion especificada

K54-1 (B) - Masa de la carroceria

Siempre

11 a 14 V

K54-2 (IG+) - Masa de la carroceria

Interruptor de encendido en ON

11 a 14 V

Interruptor de encendido en posicion OFF

Por debajo de 1 V
OK

SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
