DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA LA PLACA DE LA CUBIERTA DEL FILTRO DE AIRE

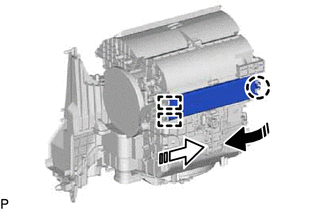

(a) Desenganche la garra y las 2 guias como indican las flechas y en el orden que se muestra en la ilustracion para extraer la placa de la cubierta del filtro de aire.
.png) |
Extraer en esta direccion (1) |
.png) |
Extraer en esta direccion (2) |
2. EXTRAIGA EL FILTRO DEPURADOR DE AIRE

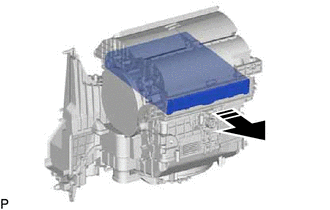

(a) Extraiga el subconjunto del filtro de aire tal como se muestra en la ilustracion.
|
|
Extraer en esta direccion |

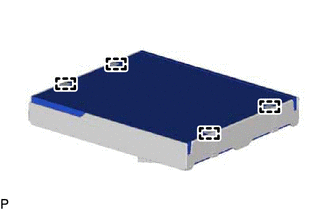

| (b) Desenganche las 4 guias para extraer el filtro depurador de aire de la caja del filtro de aire. |
|
3. EXTRAIGA EL SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR
| (a) Extraiga los 3 tornillos y el subconjunto del motor del soplador con ventilador. |
|
4. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR NO. 1

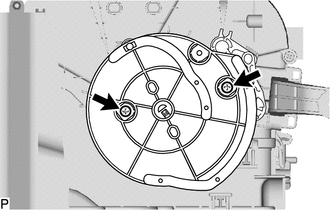

| (a) Extraiga los 2 tornillos y el subconjunto del servorregulador del soplador No. 1. |
|
