EXTRACCION
PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la instalacion o extraccion de la unidad del soplador.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
Sensor de direccion |
| Sistema de supervision de asistencia al estacionamiento |
|

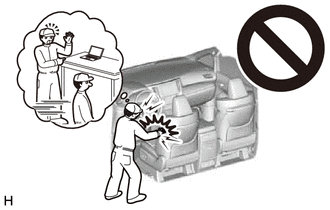

ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
.png)
Haga clic aqui
.gif)
OBSERVACION:
Antes de extraer el conjunto del soplador, coloque el aire acondicionado en modo de recirculacion.
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE
Haga clic aqui
2. EXTRAIGA EL CONDUCTO DE AIRE NO. 2
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL SOPLADOR

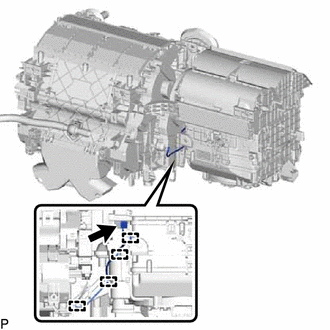

| (a) Desconecte el conector. |
|
(b) Desenganche las guias.

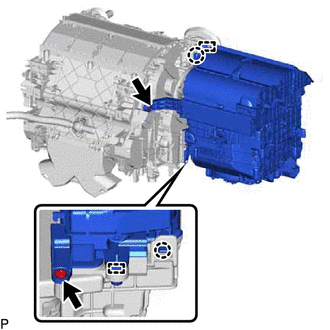

| (c) Extraiga los 2 tornillos. |
|
(d) Desenganche las 2 garras y 2 guias, y extraiga el conjunto del soplador del conjunto del radiador del aire acondicionado.
