Componentes
COMPONENTES

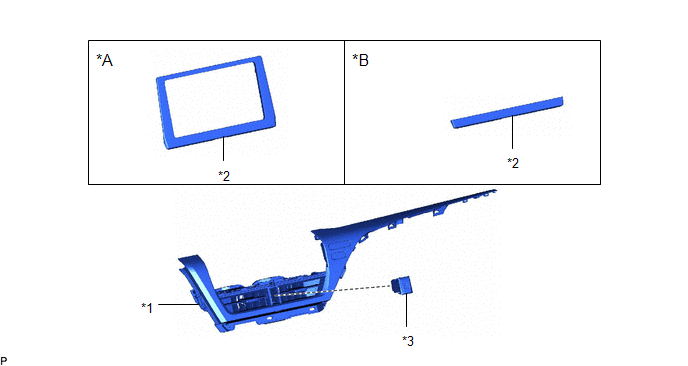

ILUSTRACIÓN
|
*A | Para la Pantalla de 7 Pulgadas |
*B | Para la pantalla de 9 pulgadas |
|
*1 | CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*2 | SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
|
*3 | CONJUNTO DEL INTERRUPTOR DE LA SEÑAL DE ADVERTENCIA DE PELIGRO |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aquí
.gif)
2. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 7 pulgadas)
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 9 pulgadas)
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

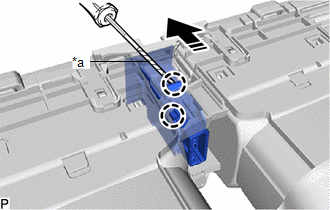

(a) Desenganche las 2 garras con un destornillador con la punta envuelta en cinta protectora y extraiga el conjunto del interruptor de advertencia de peligro como se muestra en la ilustración.
|
*a | Cinta protectora |
.png) |
Extraer en esta dirección |
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

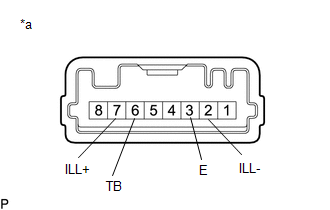

| (a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, reemplace el conjunto del interruptor del indicado de las luces de emergencia. |
|
(b) Inspección de la iluminación
(1) Aplique tensión de la batería al conjunto del interruptor de la señal de advertencia de riesgo y compruebe si el interruptor se enciende.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo (+) de la batería → Terminal 7 (ILL+) Terminal negativo de la batería (-) → Terminal 2 (ILL-) |
Se ilumina |
Si el resultado no es el especificado, reemplace el conjunto del interruptor del indicado de las luces de emergencia.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LA SEÑAL DE LAS LUCES DE EMERGENCIA
(a) Enganche las 2 garras e instale el conjunto del interruptor del indicado de advertencia de riesgo.
.png) |
Instale en esta dirección |
2. INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aquí .gif)
3. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (para la pantalla de 7 pulgadas)
Haga clic aquí
4. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (para la pantalla de 9 pulgadas)
Haga clic aquí
5. INSTALE EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aquí
