DESCRIPCIÓN

La ECU de control de derrape (conjunto del actuador del freno) recibe señales de cambio de posición desde el ECM a través de la comunicación CAN para controlar la función AUTO del sistema de frenos de estacionamiento eléctrico (función vinculada al cambio de marchas).

La función AUTO del sistema del freno de estacionamiento eléctrico (función vinculada al cambio de marchas) se desactiva automáticamente cuando el interruptor del motor está en la posición ON, el pedal del freno pisado y la palanca de cambios se cambia de la posición P. A continuación, si se mueve la palanca de cambios a la posición P, la función AUTO (función vinculada al cambio de marchas) se activa automáticamente para aplicar el freno de estacionamiento eléctrico.

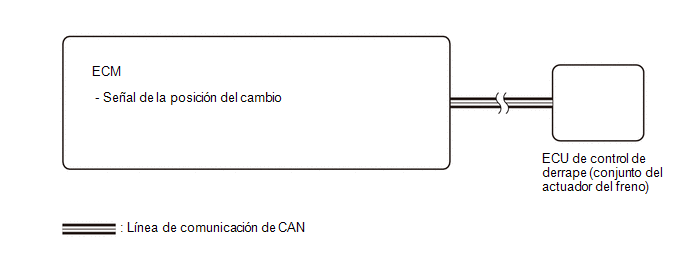

DIAGRAMA DE CABLEADO

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

PROCEDIMIENTO

1.

COMPRUEBE EL DTC (SISTEMA SFI)

(a) Compruebe si se emiten DTC.

Powertrain > Engine > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite ningún DTC

A

Se emite un DTC

B

A

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

B

VAYA AL SISTEMA SFI

Para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí
