Toyota Camry Manual de reparaciones XV70 (2017-2023): Mensaje faltante del sensor ultrasonico (central trasero izquierdo) (C1AE787)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Asistencia Al Estacionamiento/supervisiOn / Sistema Intuitivo De Asistencia Al Estacionamiento / Mensaje faltante del sensor ultrasonico (central trasero izquierdo) (C1AE787)

DESCRIPCION

Este DTC se memoriza cuando hay un circuito abierto o un cortocircuito en la linea de comunicacion entre el sensor ultrasonico central trasero izquierdo y el sensor ultrasonico central trasero derecho, o cuando hay una averia en el sensor ultrasonico central trasero izquierdo.

No. de DTC	Detection Item	Condicion de deteccion de DTC	Area afectada
C1AE787	Mensaje faltante del sensor ultrasonico (central trasero izquierdo)	Perdida de comunicacion del sensor ultrasonico central trasero izquierdo	Sensor ultrasonico central trasero izquierdo Mazo de cables o conector Conjunto de la ECU de advertencia de espacio libre

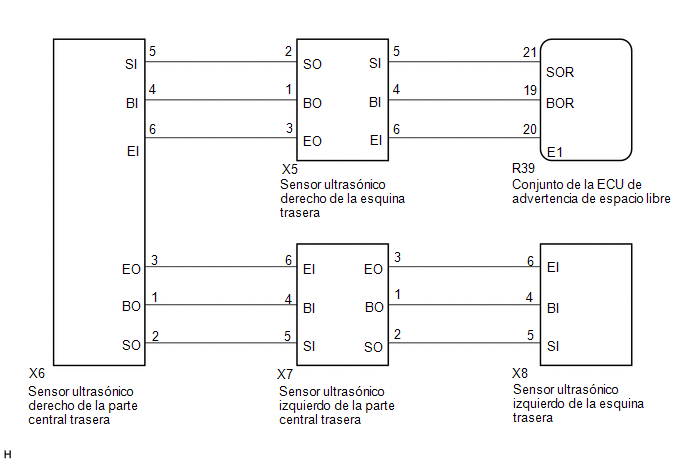

DIAGRAMA DE CABLEADO

PRECAUCION/AVISO/OBSERVACION

AVISO:

Realice el registro luego de reemplazar o extraer e instalar el sensor ultrasonico o el conjunto de la ECU de advertencia de espacio libre.
Haga clic aqui
Si se detecta un DTC de nuevo despues de la reparacion, coloque el interruptor de encendido en posicion ON y encienda el sistema intuitivo de asistencia al estacionamiento; a continuacion, borre los DTC.
Haga clic aqui
Si se emite C1AE896 al mismo tiempo, compruebe C1AE896 primero.
Haga clic aqui

PROCEDIMIENTO

1.	VERIFICACION DE LA CONDICION DEL VEHICULO Y LOS DETALLES DE FUNCIONAMIENTO

(a) Inspeccione el estado del vehiculo y los detalles de funcionamiento.

Resultado:

Resultado	Vaya a
No se ha reemplazado el conjunto de la ECU de advertencia de espacio libre ni el sensor ultrasonico	A
Se ha reemplazado el conjunto de la ECU de advertencia de espacio libre o el sensor ultrasonico	B

VAYA A CALIBRACION

2.	COMPRUEBE EL ESTADO DE LA CONEXION DEL CONECTOR (SENSOR ULTRASONICO)

(a) Controle que el conector este bien conectado al sensor ultrasonico de la esquina trasera y al sensor ultrasonico de la parte central trasera.

3.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite C1AE787	A
Se emite C1AE787	B

FIN DE LA INSPECCION (AVERIA DE LA CONEXION DEL CONECTOR)

4.	COMPRUEBE EL ESTADO DE CONEXION DEL CONECTOR (CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE)

(a) Asegurese de que el conector esta bien conectado al conjunto de la ECU de advertencia de espacio libre.

5.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes COMBINACION DE EMISION DE DTC:

Sintomas	Deteccion de DTC
Sintomas	C1AE987	C1AE887	C1AE787	C1AE687
Sintoma 1	No se emite	No se emite	No se emite	No se emite
Sintoma 2	Se emite	Se emite	Se emite	Se emite
Sintoma 3	No se emite	Se emite	Se emite	Se emite
Sintoma 4	No se emite	No se emite	Se emite	Se emite
Sintoma 5	No se emite	No se emite	No se emite	Salida
Sintoma 6	No se emite	No se emite	Salida	No se emite

Resultado:

Resultado	Vaya a
Mencionado en "sintoma 1" en la tabla de combinacion	A
Mencionado en "sintoma 2" en la tabla de combinacion	B
Mencionado en "sintoma 3" en la tabla de combinacion	C
Mencionado en "sintoma 4" en la tabla de combinacion	D
Mencionado en "sintoma 5" en la tabla de combinacion	E
Listado bajo el sintoma 6 en la tabla de combinacion	F

INSPECCIONE CON EL METODO DE SIMULACION

Haga clic aqui

VAYA AL DIAGRAMA DE FLUJO CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO (C1AE987))

VAYA AL DIAGRAMA DE FLUJO CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO (C1AE887))

VAYA A LA TABLA CORRESPONDIENTE (SISTEMA INTUITIVO DE ASISTENCIA AL ESTACIONAMIENTO [C1AE687])

IR AL PUNTO 7

6.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SENSOR ULTRASONICO CENTRAL TRASERO DERECHO - SENSOR ULTRASONICO CENTRAL TRASERO IZQUIERDO)

(a) Desconecte el conector X6 del sensor ultrasonico central trasero derecho.

(b) Desconecte el conector X7 del sensor ultrasonico central trasero izquierdo.

Resistencia estandar:

Conexion del tester	Condicion	Condicion especificada
X6-1 (BO) - X7-4 (BI)	Siempre	Inferior a 1 ?
X6-2 (SO) - X7-5 (SI)	Siempre	Inferior a 1 ?
X6-3 (EO) - X7-6 (EI)	Siempre	Inferior a 1 ?
X6-1 (BO) o X7-4 (BI) - Masa de la carroceria	Siempre	10 k? o superior
X6-2 (SO) o X7-5 (SI) - Masa de la carroceria	Siempre	10 k? o superior
X6-3 (EO) o X7-6 (EI) - Masa de la carroceria	Siempre	10 k? o superior

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR

7.	REEMPLACE EL SENSOR ULTRASONICO CENTRAL TRASERO IZQUIERDO

(a) Sustituya el sensor ultrasonico central trasero izquierdo por uno en buen estado.

Haga clic aqui

OBSERVACION:

Todos los sensores se pueden intercambiar. Para confirmar si un sensor funciona con normalidad, cambielo con uno que se sabe que funciona bien del otro extremo del vehiculo.

8.	COMPRUEBE SI SE EMITEN DTC

(a) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Trouble Codes

(b) Compruebe si se emiten DTC, de acuerdo con la pantalla del GTS.

Body Electrical > Clearance Warning > Clear DTCs

Body Electrical > Clearance Warning > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningun DTC	A
Se emite el DTC "C1AE787".	B

FIN (EL SENSOR ULTRASONICO CENTRAL TRASERO IZQUIERDO ESTABA DEFECTUOSO)

REEMPLACE EL CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE
