Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí.

2. DRENE EL LÍQUIDO DE FRENOS

AVISO:

Si cae líquido de frenos sobre una superficie pintada, lávela inmediatamente.

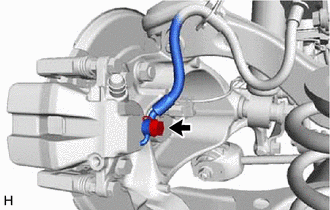

3. DESCONECTE LA MANGUERA FLEXIBLE TRASERA

(a) Extraiga el perno de unión y la junta, y desconecte la manguera flexible del freno trasero del conjunto del cilindro de freno de disco trasero.

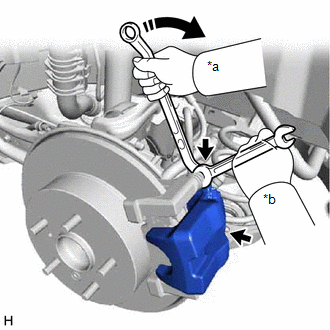

4. SAQUE EL CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO

(a) Sujete los 2 pasadores deslizantes del cilindro del freno de disco trasero y quite los 2 pernos y extraiga el conjunto del cilindro del freno de disco trasero del soporte del cilindro del freno de disco trasero.

*a

Gire

*b

Sujetar

5. EXTRAIGA LA PASTILLA DE DISCO DE FRENO TRASERO

(a) Extraiga del soporte del cilindro de disco de freno trasero las 2 pastillas de disco de freno trasero.

6. EXTRAIGA EL KIT DE CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO

Haga clic aquí

7. SAQUE LA PLACA DE SOPORTE DE LA PASTILLA DE FRENO DE DISCO TRASERO

AVISO:

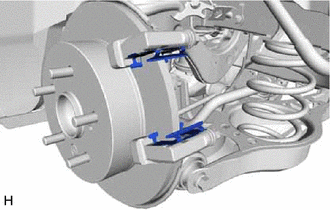

(a) Extraiga las 2 placas de soporte de la pastilla de freno de disco trasero del soporte del cilindro del freno de disco trasero.

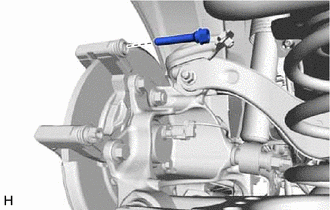

8. EXTRAIGA EL PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO (para el lado superior)

(a) Extraiga el pasador deslizante del cilindro del freno trasero de la montura del cilindro del freno de disco trasero.

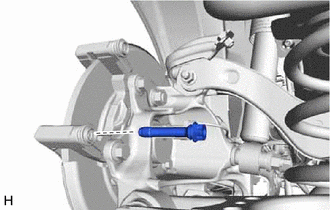

9. EXTRAIGA EL PASADOR DESLIZANTE DEL CILINDRO DEL FRENO DE DISCO TRASERO (para el lado inferior)

(a) Extraiga el pasador deslizante del cilindro del freno trasero de la montura del cilindro del freno de disco trasero.

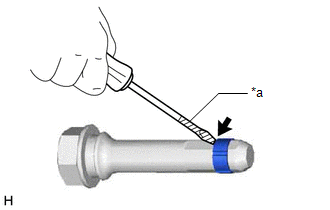

(b) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el casquillo deslizante del cilindro del freno de disco trasero del pasador deslizante del cilindro del freno de disco trasero.

AVISO:

Tenga cuidado de no dañar el pasador deslizante del cilindro del freno de disco trasero.

*a

Cinta protectora

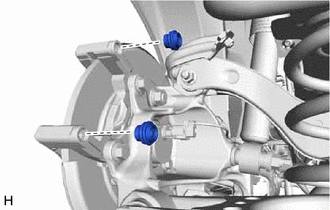

10. EXTRAIGA LA FUNDA ANTIPOLVO DEL CASQUILLO DE DISCO DE FRENO TRASERO

(a) Extraiga las 2 fundas antipolvo del casquillo de disco de freno trasero del soporte del cilindro de disco de freno trasero.

11. EXTRAIGA LA MONTURA DEL CILINDRO DE FRENO DE DISCO TRASERO

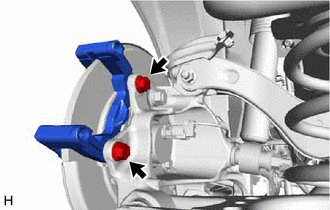

(a) Extraiga los 2 pernos y el soporte del cilindro del freno de disco trasero del subconjunto del soporte del eje trasero.

12. EXTRAIGA EL TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO

(a) Extraiga el tapón del orificio de ajuste de la zapata del freno de estacionamiento del disco trasero.

13. EXTRAIGA EL DISCO TRASERO

(a) Coloque marcas de correspondencia en el disco trasero y en el conjunto del cubo y cojinete del eje trasero.

*a

Marca de correspondencia

(b) Libere el freno de estacionamiento y extraiga el disco trasero.

OBSERVACIÓN:

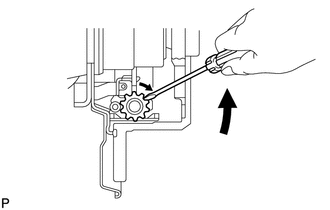

Si el disco no se puede extraer fácilmente, utilice un destornillador para girar el dispositivo de ajuste de la zapata, como se muestra en la ilustración, para contraer las zapatas del freno de estacionamiento.
