COMPONENTES

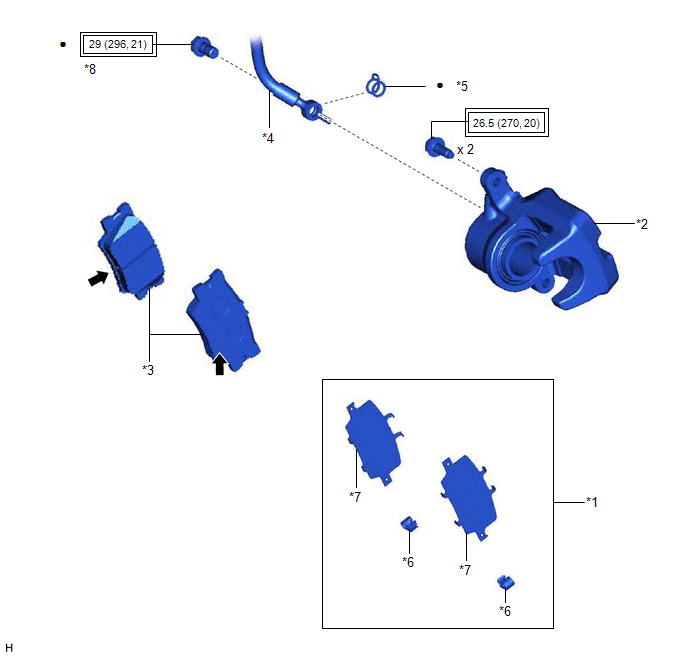

ILUSTRACIÓN
*1 | KIT DEL CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO |
*2 | CONJUNTO DEL CILINDRO DEL DISCO DE FRENO TRASERO |
*3 | PASTILLA DEL FRENO DE DISCO TRASERO |
*4 | MANGUERA FLEXIBLE TRASERA |
*5 | JUNTA |
*6 | PLACA INDICADORA DE DESGASTE DE LAS PASTILLAS DE LOS DISCOS DE FRENO TRASEROS |
*7 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO NO. 1 |
*8 | PERNO DE UNIÓN |
![]() |
Par de apriete para "Zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
Grasa para frenos de disco |
- | - |

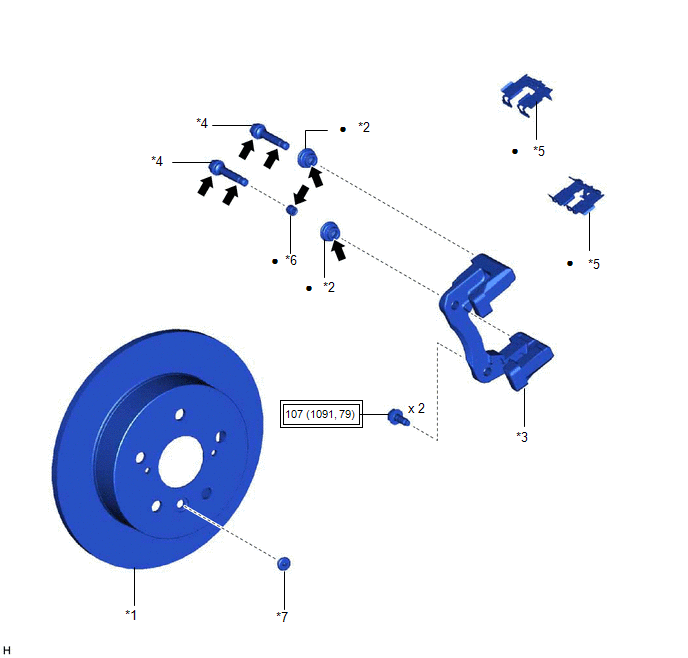

ILUSTRACIÓN
*1 | DISCO TRASERO |
*2 | FUNDA ANTIPOLVO DEL CASQUILLO DE DISCO DE FRENO TRASERO |
*3 | SOPORTE DEL CILINDRO DE DISCO DE FRENO TRASERO |
*4 | PASADOR DESLIZANTE DEL CILINDRO DE FRENO DE DISCO TRASERO |
*5 | PLACA DE SOPORTE DE LA PASTILLA DE FRENO DE DISCO TRASERO |
*6 | CASQUILLO DESLIZANTE DEL CILINDRO DEL DISCO DE FRENO TRASERO |
*7 | TAPÓN DEL ORIFICIO DE AJUSTE DE LA ZAPATA DEL FRENO DE ESTACIONAMIENTO |
- | - |
![]() |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
- | - |

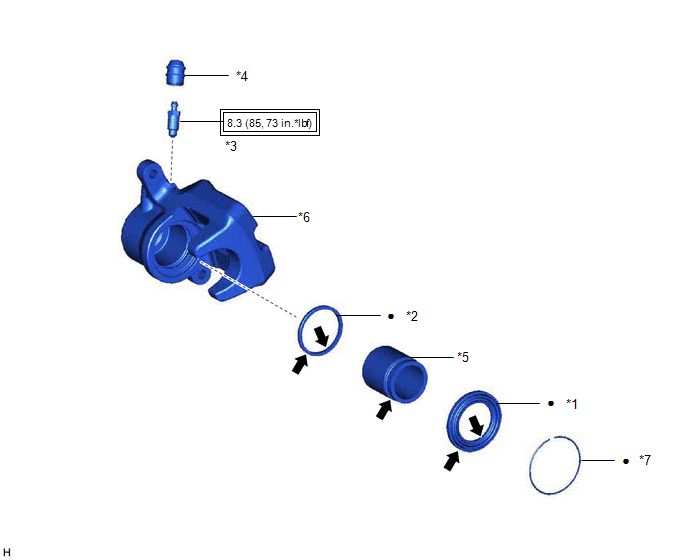

ILUSTRACIÓN
*1 | FUNDA DEL CILINDRO |
*2 | SELLO DEL PISTÓN |
*3 | TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO |
*4 | CAPUCHÓN DEL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO |
*5 | PISTÓN DE DISCO DE FRENOS TRASERO |
*6 | CILINDRO DEL FRENO DE DISCO TRASERO |
*7 | ANILLO DE FIJACIÓN DEL PISTÓN DEL FRENO DE DISCO TRASERO |
- | - |
![]() |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
- | - |
