INSTALACION
PRECAUCION / AVISO / OBSERVACION
ADVERTENCIA:
Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR IZQUIERDO
(a) Sin sistema de climatizacion de los asientos:

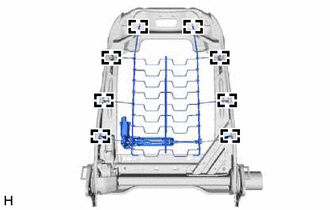

| (1) Enganche los 8 ganchos para instalar el conjunto del dispositivo de ajuste del soporte lumbar izquierdo. |
|

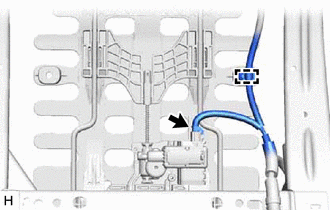

| (2) Conecte el conector y enganche la abrazadera. OBSERVACION: Conecte el conector en primer lugar. |
|
(b) Con sistema de climatizacion de los asientos:

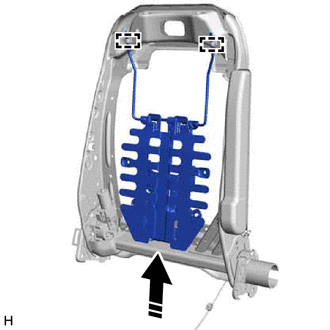

(1) Enganche las 2 guias e instale el conjunto del dispositivo de ajuste del soporte lumbar izquierdo como se muestra en la ilustracion.
.png) |
Instale en esta direccion |

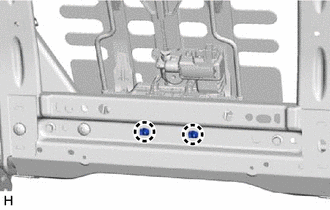

| (2) Enganche las 2 garras. |
|

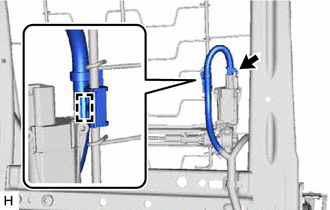

| (3) Conecte el conector y enganche la abrazadera. OBSERVACION: Conecte el conector en primer lugar. |
|
2. INSTALE EL SOPLADOR DEL CLIMATIZADOR DEL RESPALDO (con sistema de climatizacion de los asientos)

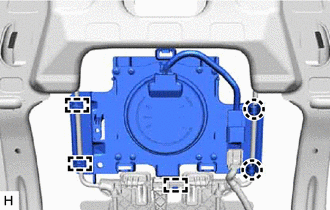

| (a) Enganche los 3 ganchos y las 2 garras para instalar el soplador del climatizador del respaldo del asiento. OBSERVACION: Fije primero los 3 ganchos. |
|

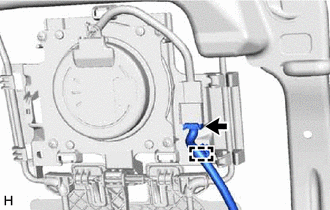

| (b) Conecte el conector y enganche la abrazadera del mazo de cables. OBSERVACION: Conecte el conector en primer lugar. |
|
3. INSTALE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aqui .gif)
4. INSTALE EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO
Haga
clic aqui
5. INSTALE EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
6. INSTALE EL PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
7. INSTALE EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
8. INSTALE EL PROTECTOR DELANTERO DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
9. ENGANCHE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
10. INSTALE EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
