Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

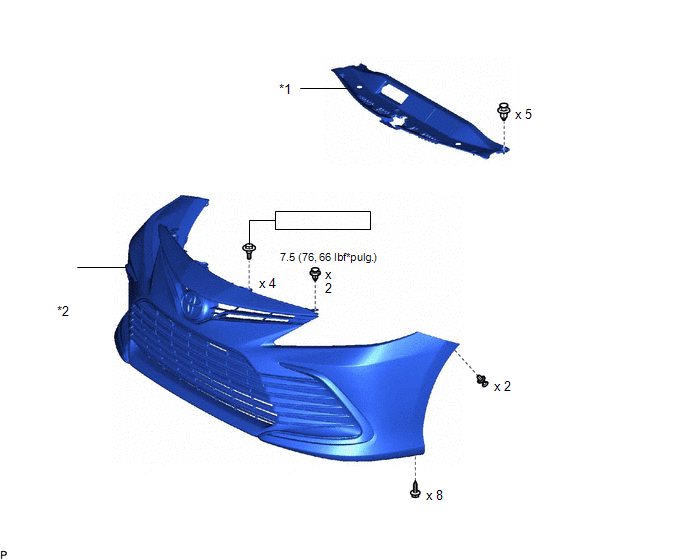

ILUSTRACIÓN

*1

SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO

*2

CONJUNTO DEL PARACHOQUES DELANTERO

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-

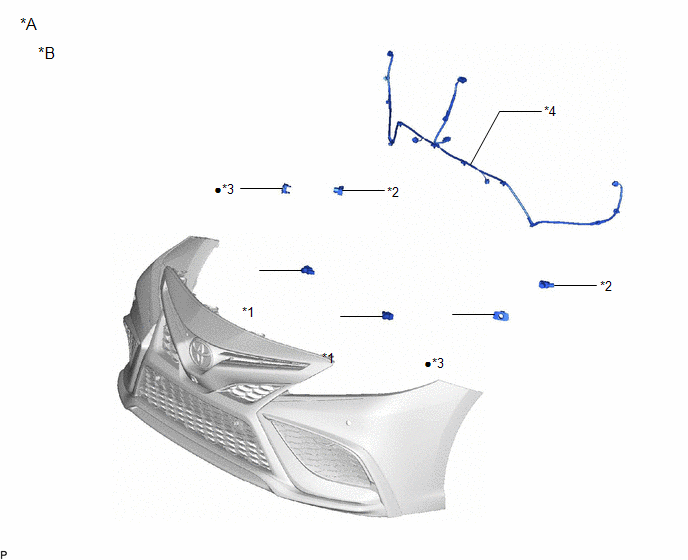

ILUSTRACIÓN

*A

Con sistema de asistencia al freno de estacionamiento

*B

Para rejilla del radiador tipo barras

*1

SENSOR ULTRASÓNICO CENTRAL DELANTERO

*2

SENSOR ULTRASÓNICO DE LA ESQUINA DELANTERA

*3

RETÉN DEL SENSOR ULTRASÓNICO DE LA ESQUINA DELANTERA

*4

CABLE DEL COMPARTIMIENTO DEL MOTOR NO. 4

Pieza no reutilizable

-

-

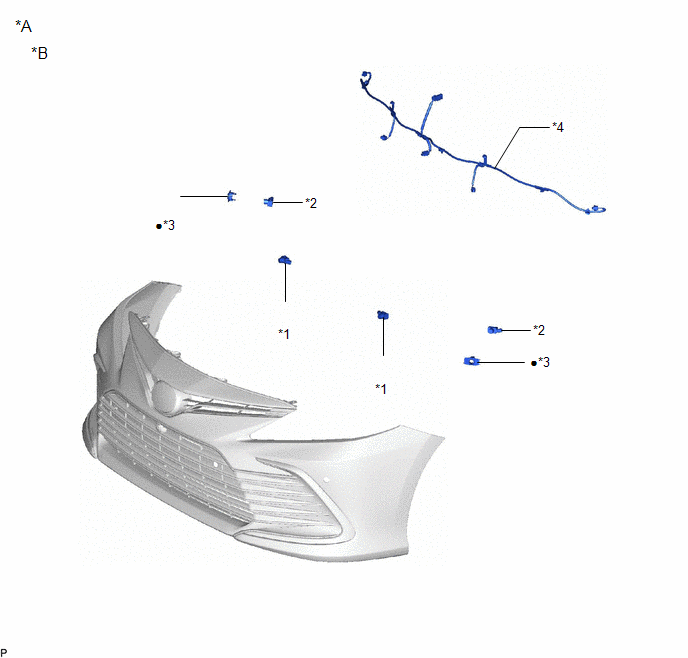

ILUSTRACIÓN

*A

Con sistema de asistencia al freno de estacionamiento

*B

Para rejilla del radiador tipo malla

*1

SENSOR ULTRASÓNICO CENTRAL DELANTERO

*2

SENSOR ULTRASÓNICO DE LA ESQUINA DELANTERA

*3

RETÉN DEL SENSOR ULTRASÓNICO DE LA ESQUINA DELANTERA

*4

CABLE DEL COMPARTIMIENTO DEL MOTOR NO. 4

Pieza no reutilizable

-

-

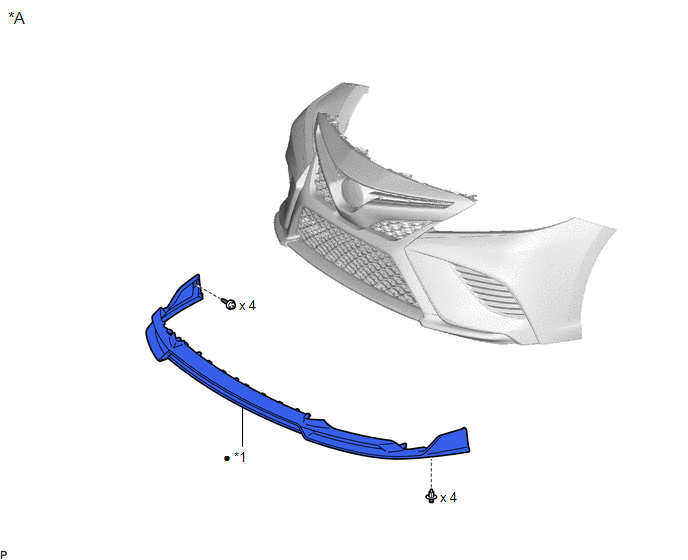

ILUSTRACIÓN

*A

Para TRD:

-

-

*1

DEFLECTOR DELANTERO

-

-

Pieza no reutilizable

-

-

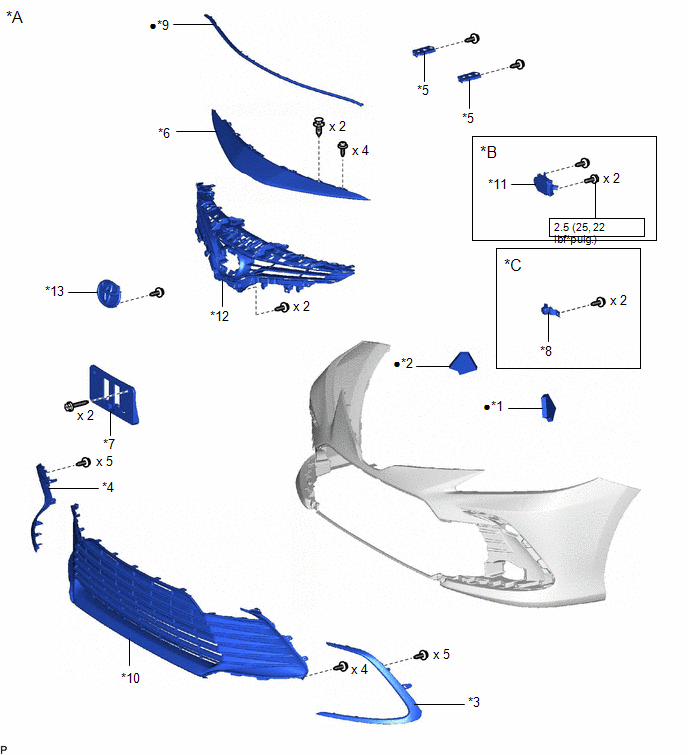

ILUSTRACIÓN

*A

Para rejilla del radiador tipo barra

*B

Con sistema anticolisión

*C

Con sistema de supervisión de vista panorámica

-

-

*1

ALMOHADILLA DEL PARACHOQUES DELANTERO IZQUIERDO

*2

ALMOHADILLA DEL PARACHOQUES DELANTERO DERECHO

*3

MOLDURA LATERAL IZQUIERDA DEL PARACHOQUES DELANTERO

*4

MOLDURA LATERAL DERECHA DEL PARACHOQUES DELANTERO

*5

RETÉN SUPERIOR DEL PARACHOQUES DELANTERO

*6

BARRA CENTRAL DEL PARACHOQUES DELANTERO

*7

SUBCONJUNTO DEL SOPORTE DE LA MATRÍCULA DELANTERA

*8

CONJUNTO DE LA CÁMARA DE TELEVISIÓN DELANTERA

*9

SELLO DEL PANEL DEL EXTREMO DELANTERO CON EL CAPÓ

*10

SUBCONJUNTO DE LA REJILLA INFERIOR DEL RADIADOR

*11

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*12

REJILLA DEL RADIADOR

*13

CONJUNTO DEL EMBLEMA DE LA REJILLA DEL RADIADOR

-

-

N*m (kgf*cm, pi.*lbf): Par de apriete especificado

Pieza no reutilizable

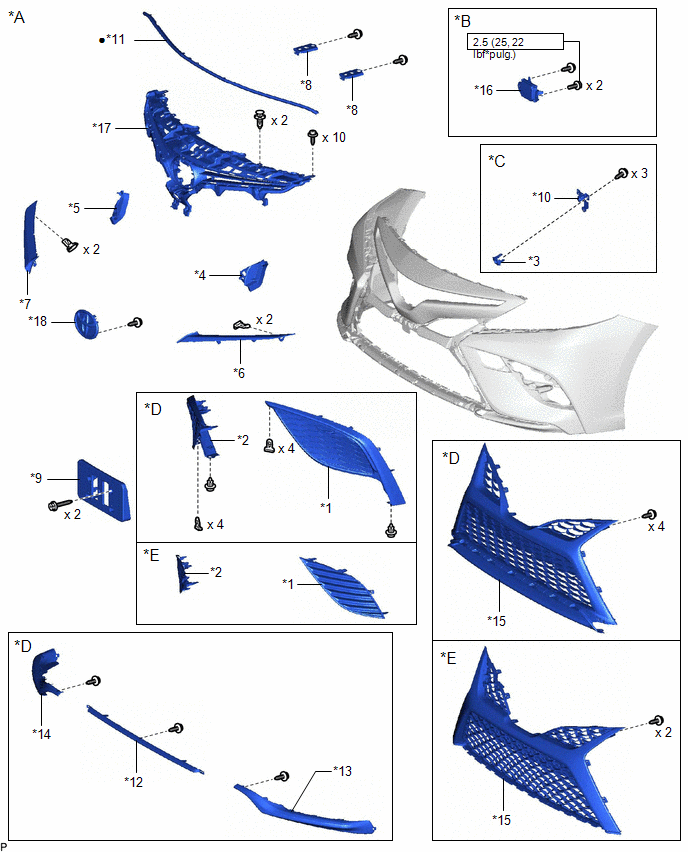

ILUSTRACIÓN

*A

Para rejilla del radiador tipo malla

*B

Con sistema anticolisión

*C

Con sistema de supervisión de vista panorámica

*D

Excepto TRD

*E

Para TRD:

-

-

*1

CUBIERTA DEL FARO ANTINIEBLA IZQUIERDO

*2

CUBIERTA DEL FARO ANTINIEBLA DERECHO

*3

INSERTE LA CUBIERTA DEL PARACHOQUES DELANTERO

*4

ALMOHADILLA DEL PARACHOQUES DELANTERO IZQUIERDO

*5

ALMOHADILLA DEL PARACHOQUES DELANTERO DERECHO

*6

MOLDURA LATERAL IZQUIERDA DEL PARACHOQUES DELANTERO

*7

MOLDURA LATERAL DERECHA DEL PARACHOQUES DELANTERO

*8

RETÉN SUPERIOR DEL PARACHOQUES DELANTERO

*9

SUBCONJUNTO DEL SOPORTE DE LA MATRÍCULA DELANTERA

*10

CONJUNTO DE LA CÁMARA DE TELEVISIÓN DELANTERA

*11

SELLO DEL PANEL DEL EXTREMO DELANTERO CON EL CAPÓ

*12

MOLDURA CENTRAL DE LA REJILLA INFERIOR DEL RADIADOR

*13

MOLDURA IZQUIERDA DE LA REJILLA INFERIOR DEL RADIADOR

*14

MOLDURA DERECHA DE LA REJILLA INFERIOR DEL RADIADOR

*15

SUBCONJUNTO DE LA REJILLA INFERIOR DEL RADIADOR

*16

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA

*17

REJILLA DEL RADIADOR

*18

CONJUNTO DEL EMBLEMA DE LA REJILLA DEL RADIADOR

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

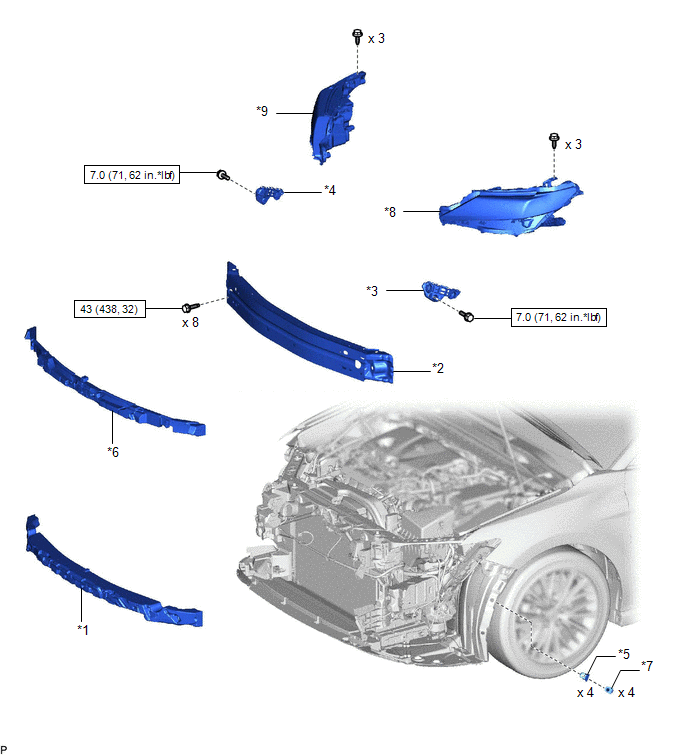

ILUSTRACIÓN

*1

PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO

*2

REFUERZO DEL PARACHOQUES DELANTERO

*3

RETÉN LATERAL IZQUIERDO DEL PARACHOQUES DELANTERO

*4

RETÉN LATERAL DERECHO DEL PARACHOQUES DELANTERO

*5

RETÉN DEL REVESTIMIENTO DE LA ALETA DELANTERA

*6

PLACA DE ABSORCIÓN DE ENERGÍA NO. 2 DEL PARACHOQUES DELANTERO

*7

CLIP DE SUJECIÓN DEL PASADOR

*8

CONJUNTO DEL FARO IZQUIERDO

*9

CONJUNTO DEL FARO DERECHO

-

-

N*m (kgf*cm, lbf*pi.): par de apriete especificado

-

-
