EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del parachoques delantero.
Procedimiento necesario tras extraer/colocar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| *1: únicamente al extraer y colocar o sustituir el conjunto de la cámara de televisión trasera | |||
| Conjunto del parachoques delantero (con sistema de supervisión de vista panorámica) |
Ajuste de la vista de la cámara de televisión delantera |
Sistema de monitoreo de vista panorámica |
|
Sustitución o extracción e instalación de 2 piezas o más:
|
| ||
OBSERVACIÓN:
Cuando el parachoques delantero está deformado o dañado debido a un accidente o al contacto con otros objetos, etc. o cuando se repare el área de instalación del parachoques en la carrocería, es necesario realizar el ajuste del sensor de radar de onda milimétrica.
Ajuste de referencia (Objetivo del triángulo):
Haga clic aquí
.gif)
Ajuste de referencia (objetivo de la superficie plana):
Haga clic aquí
Ajuste de conducción:
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO

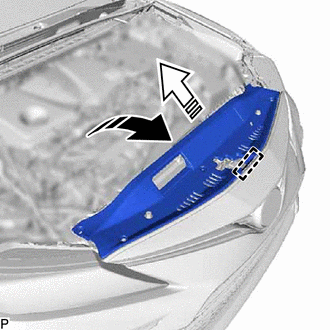

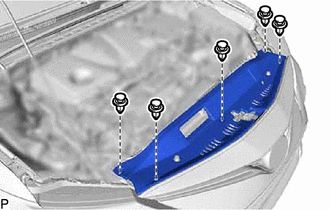

| (a) Extraiga los 5 clips. |
|
(b) Desenganche la guía y extraiga el sello del conducto de admisión de aire frío, tal como se muestra en la ilustración.
.png) |
Extraiga en esta dirección (1) |
.png) |
Extraiga en esta dirección (2) |
2. EXTRAIGA EL CONJUNTO DEL PARACHOQUES DELANTERO
(a) Aplique cinta protectora alrededor del conjunto del parachoques delantero como se muestra en la ilustración.
.png) |
Cinta protectora |

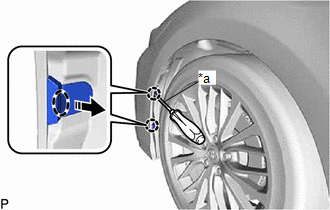

(b) Desenganche las 2 garras con un destornillador con la punta envuelta en cinta protectora como se muestra en la ilustración.
|
*a | Cinta protectora |
.png) |
Inserte el destornillador aquí |
|
|
Extraiga en esta dirección |
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

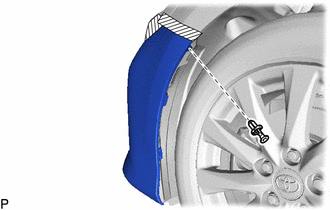

| (c) Extraiga el clip. OBSERVACIÓN: Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho. |
|

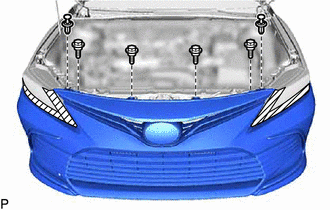

| (d) Extraiga los 8 tornillos. |
|

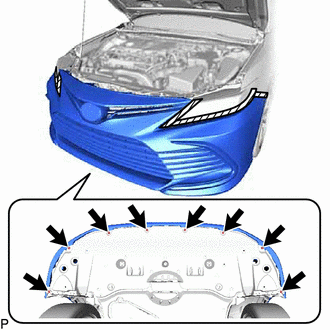

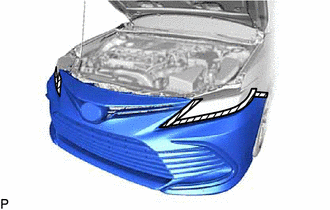

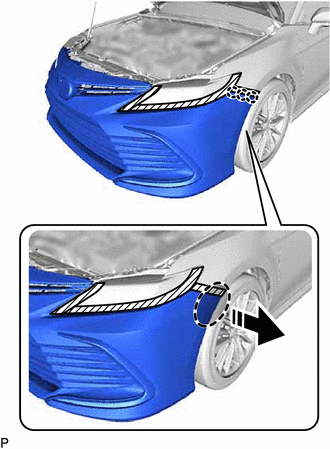

(e) Desenganche las 3 garras como se muestra en la ilustración.
|
|
Coloque la mano aquí |
|
|
Extraiga en esta dirección |
OBSERVACIÓN:
Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
(f) Con sistema anticolisión:

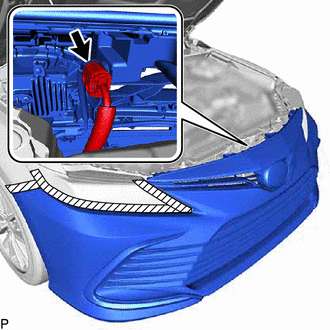

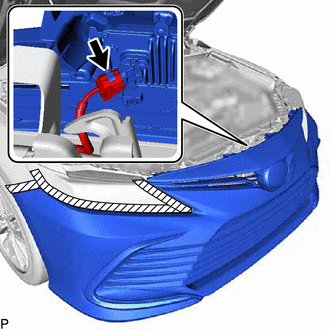

| (1) Desconecte el conector. |
|
(g) Con sistema de asistencia al freno de estacionamiento:
| (1) Desconecte el conector. |
|
| (h) Extraiga los 2 clips. |
|
(i) Extraiga los 4 pernos.
(j) Desenganche las 2 garras y las 2 guías, y extraiga el conjunto del parachoques delantero como se muestra en la ilustración.
|
|
Extraiga en esta dirección |
