Toyota Camry Manual de reparaciones XV70 (2017-2023): El freno de estacionamiento eléctrico no funciona

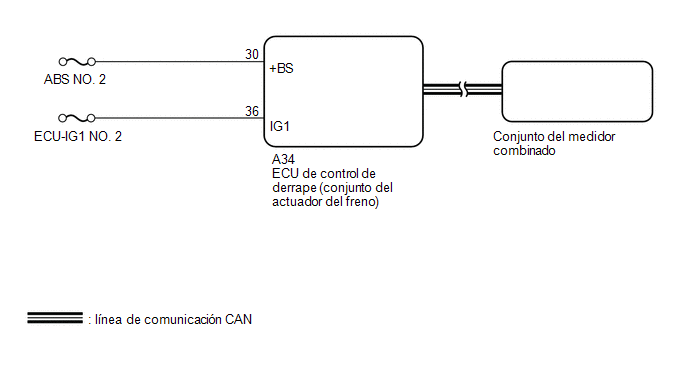

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

OBSERVACIÓN:

Incluso si el freno de estacionamiento eléctrico funciona con normalidad, puede que el indicador luminoso del freno de estacionamiento en el juego de instrumentos presente una avería.

PROCEDIMIENTO

1.

COMPRUEBE EL SISTEMA DE COMUNICACIÓN CAN

(a) Compruebe si se emite algún DTC del sistema de comunicación CAN.

Chassis > Brake > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite ningún DTC.

A

Se emiten DTC

B

B

VAYA A SISTEMA DE COMUNICACIÓN CAN

A

2.

COMPROBACIÓN DEL FUNCIONAMIENTO DEL VEHÍCULO

(a) Cuando los neumáticos del vehículo se levantan del suelo y se emplea el Techstream para operar el freno de estacionamiento eléctrico, compruebe la condición de los neumáticos traseros.

Haga clic aquí

Resultado:

Resultado

Vaya a

La operación de bloqueo y desbloqueo es normal y el indicador luminoso del freno de estacionamiento se apaga o parpadea.

A

La operación de bloqueo y desbloqueo presenta una avería y el indicador luminoso del freno de estacionamiento se ilumina o se apaga de acuerdo con el funcionamiento del interruptor.

B

La operación de bloqueo y desbloqueo presenta una avería y el indicador luminoso del freno de estacionamiento se apaga o parpadea.

C

B

INSPECCIONE EL FRENO TRASERO

C

IR AL PUNTO 4

A

3.

INSPECCIONE EL CONJUNTO DEL MEDIDOR COMBINADO

(a) Realice la prueba activa del conjunto del medidor combinado con el Techstream.

Body Electrical > Combination Meter > Active Test

Tester Display

Park Warning

(b) Compruebe el conjunto del medidor combinado.

OK:

El indicador luminoso del freno de estacionamiento se enciende o se apaga según el funcionamiento del Techstream.

OK

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

NG

VAYA A "SISTEMA DE MEDIDORES/INDICADORES"

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TENSIÓN DEL TERMINAL +BS)

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).

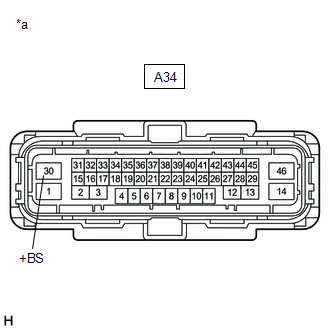

*a

Vista delantera del conector del mazo de cables

(a la ECU de control de derrape [conjunto del actuador del freno])

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

A34-30 (+BS) - Masa de la carrocería

Interruptor de encendido en la posición OFF

11 a 14 V

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TENSIÓN DEL TERMINAL IG1)

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el conector A34 de la ECU de control de derrape (conjunto del actuador del freno).

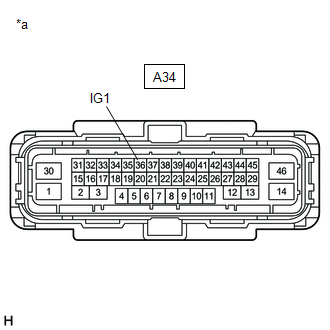

*a

Vista delantera del conector del mazo de cables

(a la ECU de control de derrape [conjunto del actuador del freno])

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

A34-36 (IG1) - Masa de la carrocería

Interruptor de encendido en ON

11 a 14 V

OK

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
