Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION/AVISO/OBSERVACION

A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse una vez que se han extraido, colocado o sustituido las piezas durante la instalacion/extraccion del conjunto del condensador del enfriador.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Conjunto del parachoques delantero (con sistema de supervision de vista panoramica)

Ajuste de la vista de la camara de television delantera

Sistema de monitoreo de vista panoramica

Para la inicializacion

Para la calibracion

PROCEDIMIENTO

1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION

Haga clic aqui

2. EXTRAIGA EL CONJUNTO DEL FARO IZQUIERDO

Haga clic aqui

3. EXTRAIGA EL CONJUNTO DEL FARO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

4. EXTRAIGA LA PLACA DE ABSORCION DE ENERGIA NO. 2 DEL PARACHOQUES DELANTERO

Haga clic aqui

5. EXTRAIGA LA PLACA DE ABSORCION DE ENERGIA DEL PARACHOQUES DELANTERO

Haga clic aqui

6. EXTRAIGA EL REFUERZO DEL PARACHOQUES DELANTERO

Haga clic aqui

7. EXTRAIGA EL SOPORTE DE MONTAJE SUPERIOR DEL RADIADOR

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

8. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

9. EXTRAIGA EL CONJUNTO DE BLOQUEO DEL CAPO

Haga clic aqui

10. EXTRAIGA LA GUIA DE AIRE IZQUIERDA DEL RADIADOR NO. 1

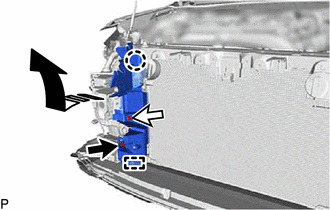

(a) Extraiga el clip.

Extraiga en esta direccion

(b) Desenganche la garra y la guia, y extraiga la guia izquierda del aire del radiador No. 1 como se muestra en la ilustracion.

11. EXTRAIGA LA PLACA GUIA DE AIRE LATERAL DELANTERA DERECHA DEL RADIADOR

Haga clic aqui

12. EXTRAIGA LA GUIA DERECHA DEL AIRE DEL RADIADOR NO. 1

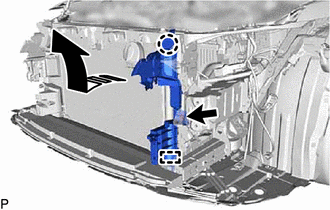

(a) Desconecte el conector.

Extraer en esta direccion

(b) Quite el clip.

(c) Desenganche la garra y la guia, y extraiga la guia derecha del aire del radiador No. 1 como se muestra en la ilustracion.

13. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1

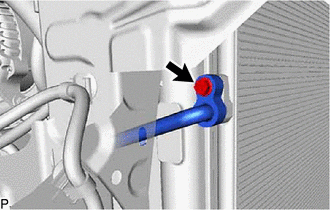

(a) Extraiga el perno y desconecte el subconjunto de la manguera de descarga del refrigerante del enfriador No. 1 del conjunto del condensador del enfriador.

(b) Extraiga la junta torica del subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.

AVISO:

Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetren humedad y particulas extranas.

14. DESCONECTE EL CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO

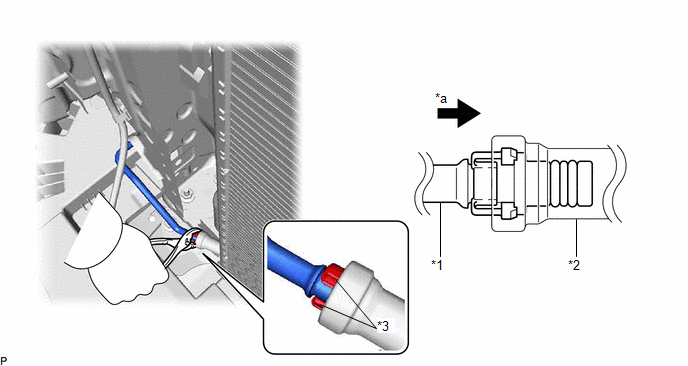

(a) Cuando apriete el extremo del conjunto del accesorio y el tubo del aire acondicionado en el extremo del conjunto del condensador del enfriador, utilice alicates para apretar ambos lados de la abrazadera de tubo hasta que se separe.

*1

Conjunto del accesorio y el tubo del aire acondicionado

*2

Conjunto del condensador del enfriador

*3

Abrazadera del tubo

-

-

*a

Presione

-

-

AVISO:

(b) Desconecte el conjunto del accesorio y el tubo del aire acondicionado.

AVISO:

Elimine las particulas extranas de las piezas de conexion del conjunto de accesorios y el tubo de aire aire acondicionado y del conjunto del condensador del enfriador.

(c) Extraiga las 2 juntas toricas del conjunto del accesorio y del tubo del aire acondicionado.

AVISO:

Envuelva los extremos abiertos del conjunto del condensador del enfriador separado y del conjunto del accesorio y el tubo del aire acondicionado con cinta de vinilo para evitar que penetren humedad y particulas extranas.

(d) Extraiga la abrazadera de tubo.

15. EXTRAIGA EL SUBCONJUNTO DE SOPORTE SUPERIOR DEL RADIADOR

Para A25A-FKS:

Haga clic aqui

Para 2GR-FKS:

Haga clic aqui

16. EXTRAIGA EL CONJUNTO DEL CONDENSADOR DEL ENFRIADOR

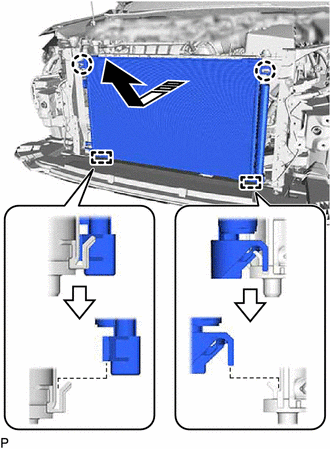

(a) Desenganche las 2 garras y 2 guias, y extraiga el conjunto del condensador del enfriador de la forma indicada en la ilustracion.

Extraer en esta direccion

AVISO:

No dane el conjunto del condensador del enfriador ni el conjunto del radiador al extraer el conjunto del condensador del enfriador.
