Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / CalefacciOn / Aire Acondicionado / Condensador / Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL SECADOR DEL ENFRIADOR

(a) Utilizando una llave hexagonal recta de 14 mm, extraiga la tapa del modulador.

*a

Modulador

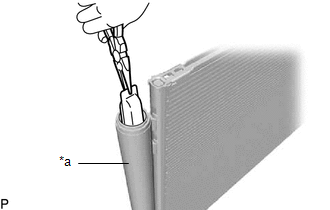

(b) Utilice unos alicantes para extraer el secador del enfriador del modulador.

*a

Modulador
ExtracciOn
EXTRACCION PRECAUCION/AVISO/OBSERVACION A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse una vez que se han extraido ...

Montaje
MONTAJE PROCEDIMIENTO 1. INSTALE EL SECADOR DEL ENFRIADOR (a) Instale el secador del enfriador en el modulador con unos alicates. *a Modulador ( ...
