INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR TRIP

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

4 (RV) - 1 (E)

Interruptor UP del reostato de control de las luces pulsado

Inferior a 50 ?

Interruptor UP del reostato de control de las luces no pulsado

10 k? o superior

4 (RV) - 1 (E)

Interruptor DOWN del reostato de control de las luces pulsado

1.71 a 1.94 k?

Interruptor DOWN del reostato de control de las luces no pulsado

10 k? o superior

3 (A/B) - 1 (E)

Interruptor ODO/TRIP pulsado

Inferior a 50 ?

Interruptor ODO/TRIP sin pulsar

10 k? o superior

Si el resultado no es el especificado, sustituya el interruptor TRIP

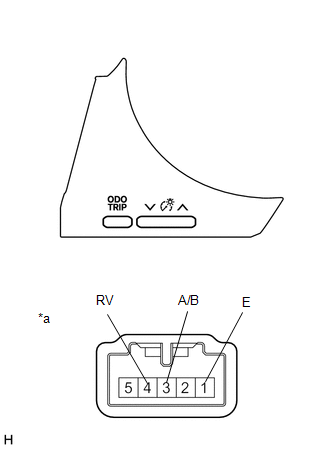

*a

Componente sin mazo de cables conectado

(Interruptor TRIP)

(b) Inspeccion de la iluminacion

(1) Aplique tension de la bateria al interruptor del cuentakilometros parcial y compruebe si se ilumina.

OK:

Estado

Condicion especificada

Terminal positivo de la bateria (+) >Terminal 5 (ILL+)

Terminal negativo de la bateria (-) > Terminal 2 (ILL-)

Se enciende

Si el resultado no es el especificado, sustituya el Interruptor TRIP.

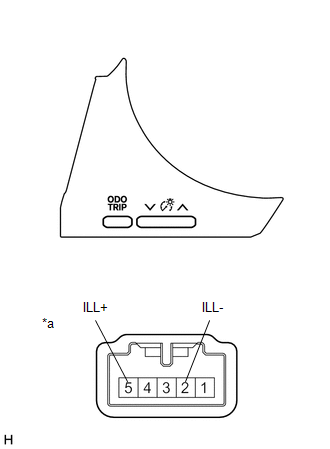

*a

Componente sin mazo de cables conectado

(Interruptor TRIP)
