EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
.gif)
2. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 2
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL PANEL DEL EXTREMO DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
4. EXTRAIGA EL Interruptor TRIP

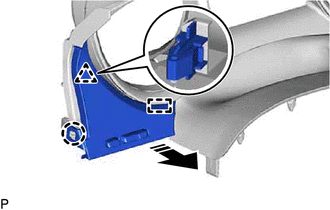

(a) Desenganche la garra, el clip y la guia y extraiga el Interruptor TRIP tal y como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |
