MONTAJE
PROCEDIMIENTO
1. INSTALE EL SECADOR DEL ENFRIADOR

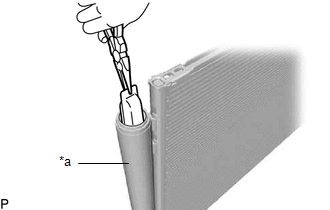

| (a) Instale el secador del enfriador en el modulador con unos alicates. |
|

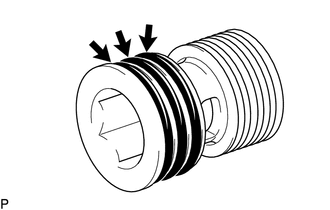

| (b) Aplique aceite para compresor suficiente a las 3 juntas toricas y a las superficies de fijacion de una nueva tapa. Aceite de compresor: ND-OIL 12 o equivalente AVISO: Mantenga las juntas toricas y las superficies de fijacion de la junta torica limpias de suciedad y particulas extranas. |
|

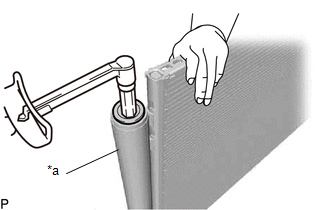

| (c) Utilizando una llave hexagonal recta de 14 mm, coloque la tapa al modulador. Torque: 4.0 N·m {41 kgf·cm, 35 in·lbf} |
|
