COMPONENTES

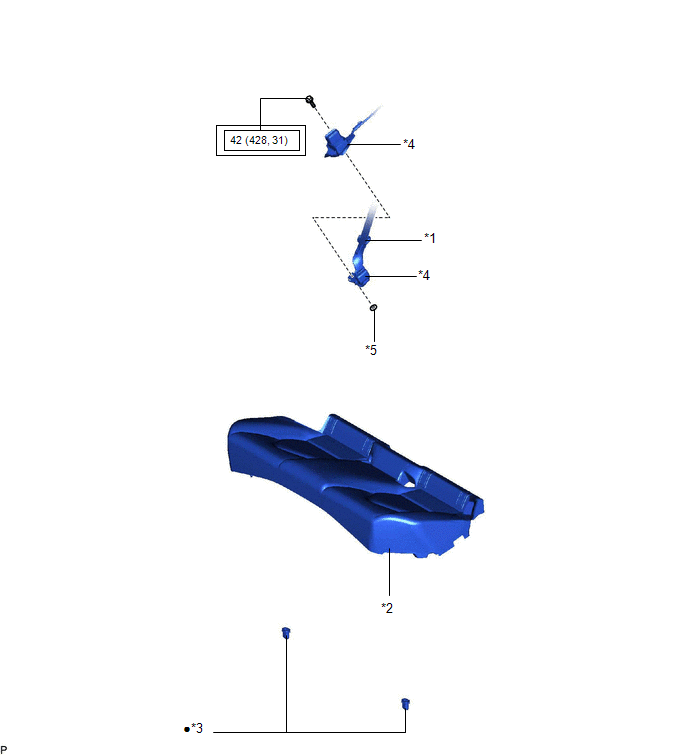

ILUSTRACION
.png)
|
*1 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
? | Pieza no reutilizable |
ILUSTRACION
.png)
|
*1 | RETEN DEL MEDIDOR DE LA BOMBA DE COMBUSTIBLE |
*2 | CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR |
|
*3 | SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DEL PISO TRASERO |
|
*5 | ABRAZADERA DEL TUBO DE COMBUSTIBLE NO. 1 |
*6 | CLIP DE LA JUNTA DEL TUBO |
|
*7 | JUNTA DE FIJACION DEL TUBO DE ASPIRACION DE COMBUSTIBLE |
*8 | CINTA DE BUTILO |
|
*9 | SUBCONJUNTO DEL TUBO DE VENTILACION DE RETORNO DEL COMBUSTIBLE |
- | - |
|
? | Pieza no reutilizable |
- | - |

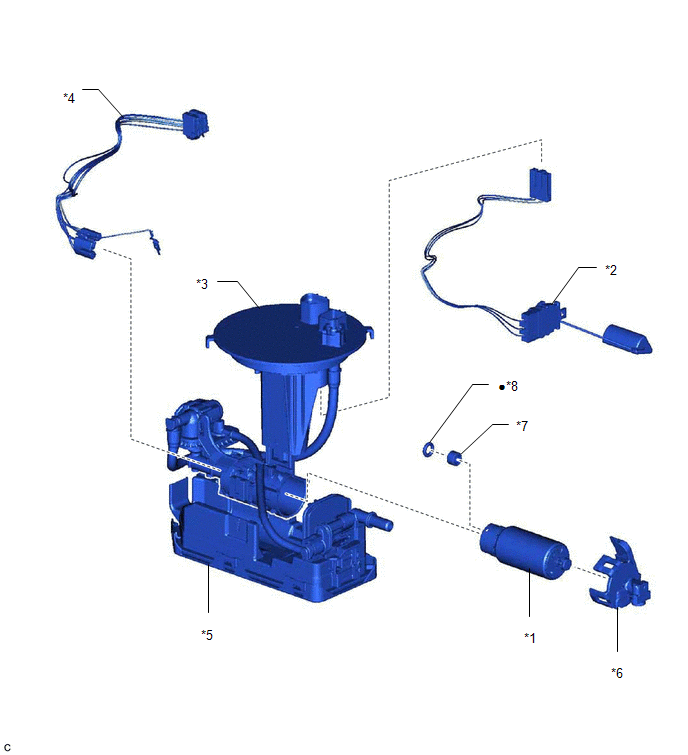

ILUSTRACION
.png)
|
*1 | BOMBA DE COMBUSTIBLE |
*2 | CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE |
|
*3 | SUBCONJUNTO DE LA PLACA DE ASPIRACION DE COMBUSTIBLE |
*4 | MAZO DE CABLES DE LA BOMBA DE COMBUSTIBLE |
|
*5 | SUBCONJUNTO DEL DEPOSITO SECUNDARIO DE COMBUSTIBLE |
*6 | SOPORTE DE ASPIRACION DE COMBUSTIBLE NO. 2 |
|
*7 | SEPARADOR DE LA BOMBA DE COMBUSTIBLE |
*8 | JUNTA TORICA |
|
? | Pieza no reutilizable |
- | - |
InstalaciOn
ExtracciOnInstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2
(a) Enganche la garra para instalar el conjunto del medidor del sensor del nivel de combustible No. 2 en el subconjunto del tubo principal y de retorno de combustible trasero.
AVISO: Tenga cuid ...
