INSPECCION
PROCEDIMIENTO

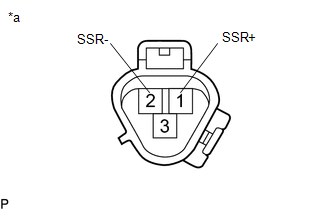

1. INSPECCIONE EL CONJUNTO DEL EMBRAGUE MAGNETICO
|
*a | Componente sin mazo de cables conectado (Conjunto del embrague magnetico) |
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
1 (SSR+) - 2 (SSR-) |
20 °C (68 °F) | De 160 a 320 ? |

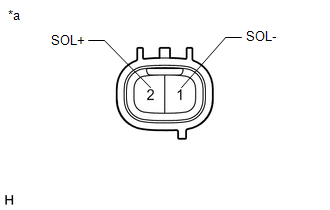

2. INSPECCIONE EL CONJUNTO DEL COMPRESOR DEL ENFRIADOR (SOLENOIDE DEL COMPRESOR)
|
*a | Componente sin mazo de cables conectado (conjunto del compresor del enfriador [solenoide del compresor]) |
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
1 (SOL-) - 2 (SOL+) |
25 °C (77 °F) | 10.1 a 11.1 ? |

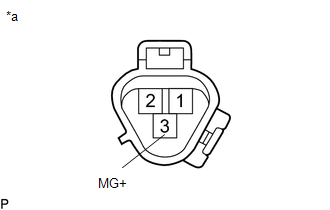

3. INSPECCIONE EL CONJUNTO DEL EMBRAGUE MAGNETICO
|
*a | Componente sin mazo de cables conectado (Conjunto del embrague magnetico) |
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
3 (MG+) - Cuerpo del conjunto del compresor del enfriador |
20 °C (68 °F) | 3.8 a 4.2 ? |
(b) Conecte un cable positivo (+) desde la bateria al terminal 3 (MG+) del conector, y un cable negativo (-) desde la bateria al conjunto del compresor del enfriador y compruebe que el conjunto del embrague magnetico funciona.
Estandar:
|
Conexion del tester | Condicion especificada |
|---|---|
|
Terminal positivo (+) de la bateria > 3 (MG+) Terminal negativo de la bateria (-) > Cuerpo del conjunto del compresor del enfriador | Se oye el sonido de funcionamiento y el cubo del embrague magnetico y el rotor se bloquean |
