DESMONTAJE
PROCEDIMIENTO

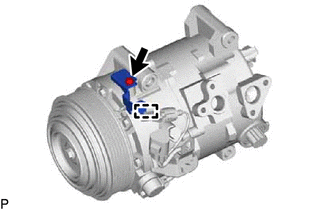

1. EXTRAIGA EL SOPORTE DEL COMPRESOR DEL ENFRIADOR
| (a) Desenganche la abrazadera. |
|
(b) Extraiga el tornillo y el soporte del compresor del enfriador.
2. EXTRAIGA EL CONJUNTO DEL EMBRAGUE MAGNETICO
| (a) Sujete el conjunto del compresor con embrague magnetico en un torno de banco entre placas de aluminio. |
|

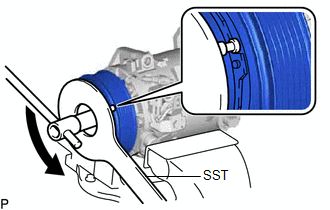

(b) Sujete el cubo del embrague magnetico con la SST.
SST: 09985-00270
(c) Extraiga el perno, el cubo y las arandelas del embrague magnetico.
OBSERVACION:
No hay un numero determinado de arandelas del embrague magnetico para ajustar la holgura del embrague.

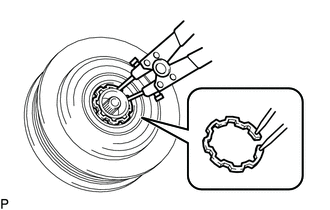

| (d) Extraiga el anillo de retencion y el rotor del embrague magnetico utilizando un expansor de anillos de retencion. AVISO: No dane la cubierta del sello del cojinete cuando extraiga el anillo de retencion. |
|
(e) Desconecte el conector.
| (f) Extraiga el anillo de retencion y el estator del embrague magnetico con un expansor de anillos. |
|
