EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse una vez que se han extraido, instalado o sustituido las piezas durante la instalacion/extraccion del conjunto del compresor con embrague magnetico.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Conjunto del parachoques delantero (con sistema de supervision de vista panoramica) | Ajuste de la vista de la camara de television delantera |
Sistema de monitoreo de vista panoramica |
|
PROCEDIMIENTO
1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION
Haga clic aqui .gif)
2. EXTRAIGA LA CORREA TRAPEZOIDAL RANURADA
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL RADIADOR
Haga clic aqui
4. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1

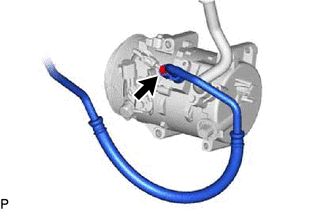

| (a) Extraiga el perno y desconecte el subconjunto de la manguera de descarga del refrigerante del enfriador n° 1 del conjunto del compresor con embrague magnetico. |
|
(b) Extraiga la junta torica del subconjunto de la manguera de descarga del refrigerante del enfriador No. 1.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas.
5. DESCONECTE EL SUBCONJUNTO DE LA MANGUERA DE ASPIRACION

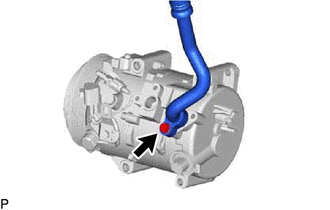

| (a) Extraiga el perno y desconecte el subconjunto de la manguera de aspiracion del conjunto del compresor con embrague magnetico. |
|
(b) Extraiga la junta torica del subconjunto de la manguera de aspiracion.
AVISO:
Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas.
6. EXTRAIGA EL CONJUNTO DEL COMPRESOR CON EMBRAGUE MAGNETICO

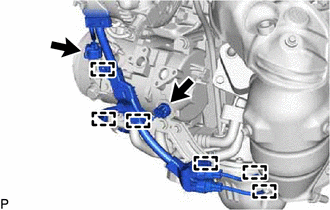

| (a) Desconecte los conectores. |
|
(b) Desenganche todas las abrazaderas.

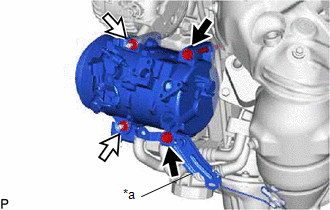

(c) Para el tipo A:
(1) Extraiga los 2 pernos y las 2 tuercas, y separe el soporte.
|
*a | Soporte |
.png) |
Perno |
.png) |
Tuerca |

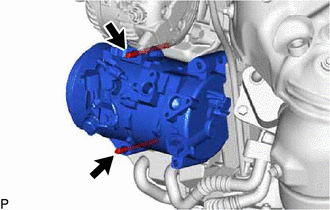

| (2) Utilice una llave de cubo "TORX" E8 para extraer los 2 pernos prisioneros. |
|

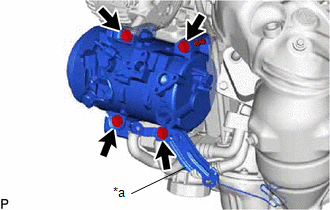

(d) Para el tipo B:
|
(1) Quite los 4 pernos y separe el soporte. |
|
(e) Extraiga el conjunto del compresor con embrague magnetico.
