INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE EL CONJUNTO DE LAS LUCES TRASERAS

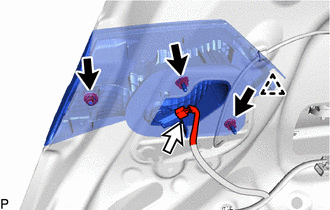

(a) Para la luz de marcha atrás tipo bombilla:
| (1) Enganche el clip. |
|
(2) Coloque el conjunto de las luces traseras izquierdas con las 3 tuercas.
Torque:
7.0 N·m {71 kgf·cm, 62 in·lbf}
(3) Conecte el conector.

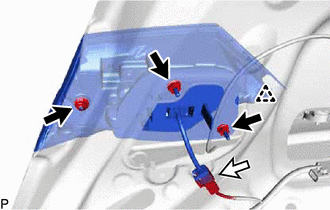

(b) Para la luz de marcha atrás tipo LED:
| (1) Enganche el clip. |
|
(2) Coloque el conjunto de las luces traseras izquierdas con las 3 tuercas.
Torque:
7.0 N·m {71 kgf·cm, 62 in·lbf}
(3) Conecte el conector.
2. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
