EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del muelle espiral trasero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras
  • Lleve a cabo el "Reinicio de la memoria"
  • Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema
  • Avería o funcionamiento desactivado del VSC
  • Se emiten los DTC
  • Indicador luminoso de deslizamiento encendido
  • Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico

Sin sistema del freno de estacionamiento eléctrico

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración
  • Inicialización del controlador de la cámara de televisión
  • Ajuste el ángulo de dirección
  • Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración

OBSERVACIÓN:

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 2 (para 2WD)

(a) para el lado izquierdo:

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO N° 1 (para 2WD)

(a) para el lado derecho:

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO

para 2WD: Haga clic aquí

para AWD: Haga clic aquí

5. EXTRAIGA EL MUELLE ESPIRAL TRASERO

(a) Coloque marcas de correspondencia en la leva de ajuste No. 2 del ángulo de caída, el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera y el subconjunto del elemento de la suspensión trasera.

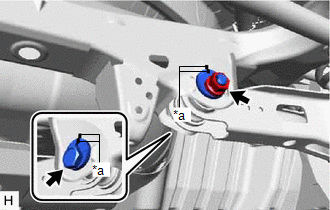

*a

Marca de correspondencia

(b) Afloje la tuerca (lado del subconjunto del elemento de la suspensión trasera) del conjunto del brazo de la suspensión trasera No. 2.

AVISO:

Sujete el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera mientras gira la tuerca.

(c) Con un gato y un taco de madera, sujete el conjunto del brazo de la suspensión trasera No. 2.

AVISO:

  • Asegúrese de elevar lentamente el conjunto del brazo de suspensión trasera No. 2 con el gato.
  • Asegúrese de realizar esta operación con el vehículo lo más bajo posible.

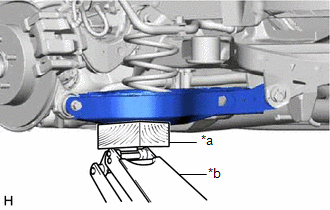

*a

Taco de madera

*b

Gato

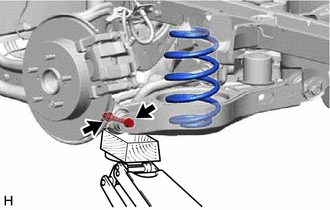

(d) Retire el perno y la tuerca, y separe el conjunto No. 2 del brazo de la suspensión trasera del subconjunto del soporte del eje trasero.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

(e) Baje lentamente el conjunto del brazo de la suspensión No. 2 y, a continuación, extraiga el muelle espiral trasero.

6. EXTRAIGA EL AISLANTE SUPERIOR DEL MUELLE ESPIRAL TRASERO

(a) Extraiga el aislante del muelle espiral superior trasero del vehículo.

7. EXTRAIGA EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO

(a) Extraiga el aislante del muelle espiral inferior trasero del conjunto del brazo de la suspensión No. 2.

Componentes
COMPONENTES ILUSTRACIÓN *A para 2WD *B Para el lado derecho *C Para el lado izquierdo - - *1 CUBIERTA INFERIOR DEL PISO NO. 1 *2 CUBIERTA INFER ...
