COMPONENTES

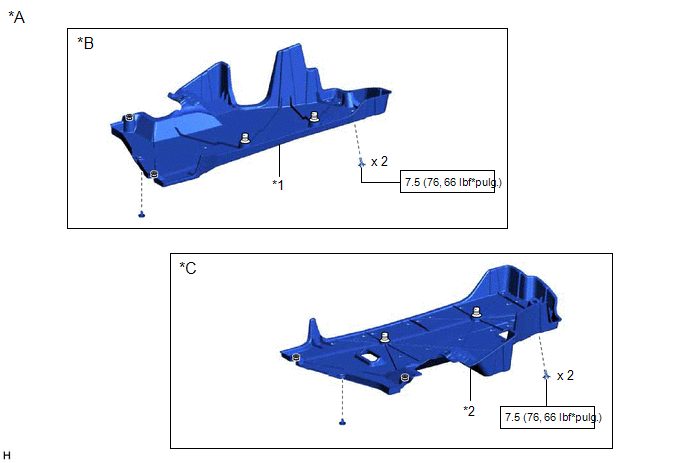

ILUSTRACIÓN
.png)
|
*A | para 2WD |
*B | Para el lado derecho |
|
*C | Para el lado izquierdo |
- | - |
|
*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

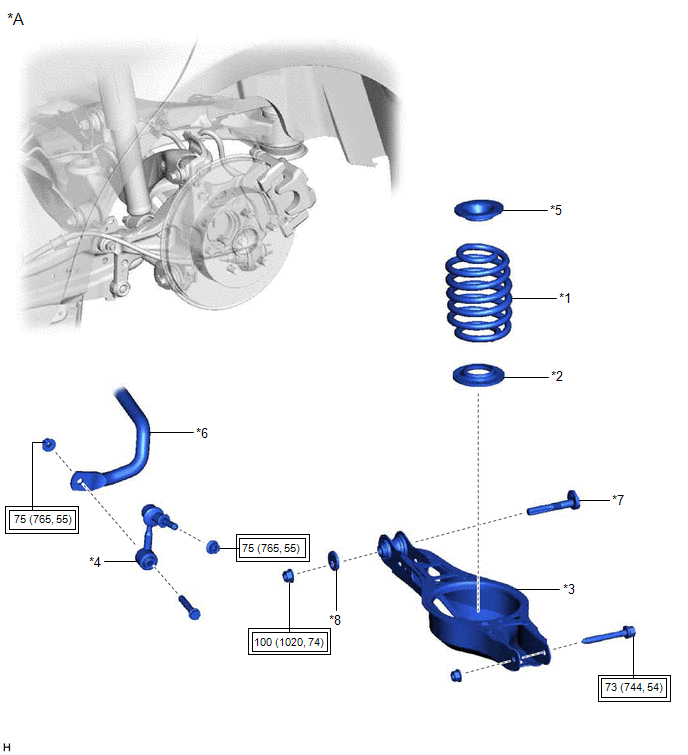

ILUSTRACIÓN
|
*A | Para 2WD |
- | - |
|
*1 | MUELLE ESPIRAL TRASERO |
*2 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
|
*3 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 2 |
*4 | CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*5 | AISLANTE DEL MUELLE ESPIRAL SUPERIOR TRASERO |
*6 | BARRA ESTABILIZADORA TRASERA |
|
*7 | SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*8 | LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA No. 2 |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |

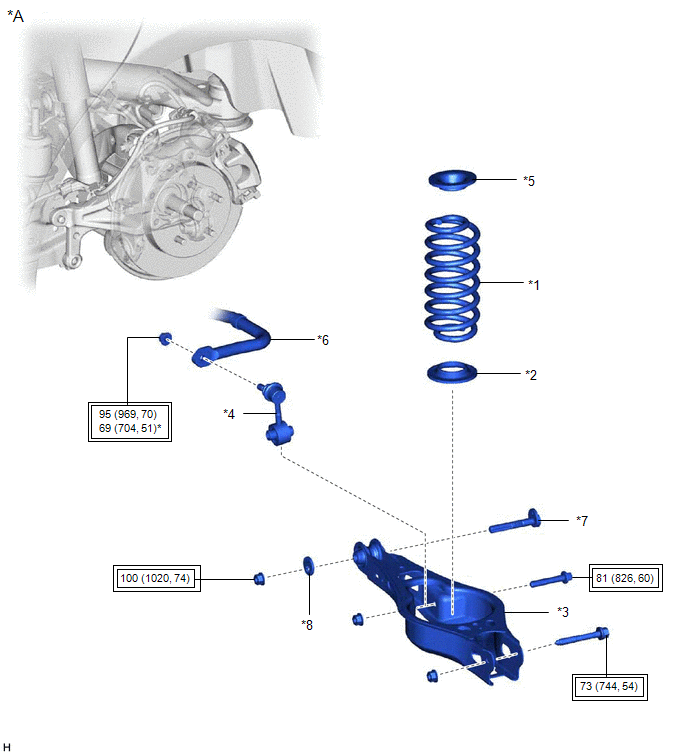

ILUSTRACIÓN
|
*A | Para AWD |
- | - |
|
*1 | MUELLE ESPIRAL TRASERO |
*2 | AISLANTE DEL MUELLE ESPIRAL INFERIOR TRASERO |
|
*3 | CONJUNTO DEL BRAZO DE LA SUSPENSIÓN TRASERA NO. 2 |
*4 | CONJUNTO DEL ESTABILIZADOR TRASERO |
|
*5 | AISLANTE DEL MUELLE ESPIRAL SUPERIOR TRASERO |
*6 | BARRA ESTABILIZADORA TRASERA |
|
*7 | SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*8 | LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA No. 2 |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ExtracciÓnExtracciÓn
EXTRACCIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del inter ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
