INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

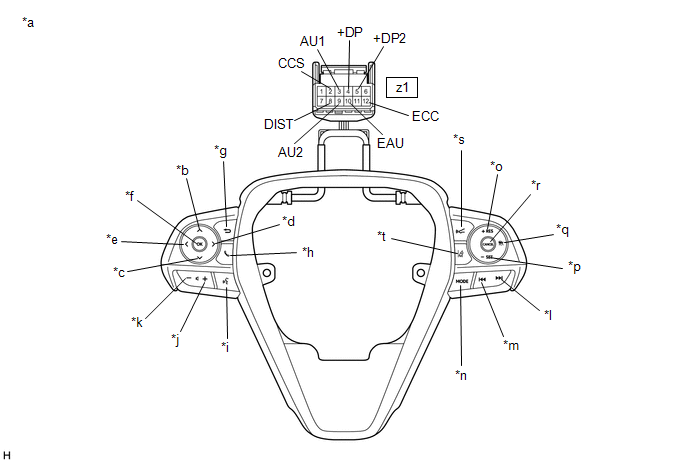

(a) Mida la resistencia según los valores de la siguiente tabla.
|
*a | Componente sin mazo de cables conectado (Conjunto del interruptor de la almohadilla del volante) |
*b | Arriba |
|
*c | Abajo |
*d | Derecha |
|
*e | Izquierda |
*f | OK |
|
*g | Atrás |
*h | Colgar/descolgar |
|
*i | Voz |
*j | Volumen+ |
|
*k | Volumen- |
*l | Buscar+ |
|
*m | Buscar- |
*n | MODO |
|
*o | +RES |
*p | -SET |
|
*q | Control principal de la velocidad de crucero |
*r | CANCELAR |
|
*s | Control de distancia |
*t | Alerta de cambio involuntario de carril |
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
z1-3 (AU1) - z1-10 (EAU) |
Ningún interruptor pulsado |
95 a 105 kΩ |
|
Interruptor Seek+ pulsado |
Por debajo de 2.5 Ω | |
|
Interruptor Búsqueda- pulsado |
313 a 345 Ω | |
|
Interruptor Volumen+ pulsado |
950 a 1050 Ω | |
|
Interruptor Volumen- pulsado |
2955 a 3265 Ω | |
|
z1-9 (AU2) - z1-10 (EAU) |
Ningún interruptor pulsado |
95 a 105 kΩ |
|
Interruptor MODE pulsado |
Inferior a 2.5 Ω | |
|
Interruptor ON/OFF pulsado |
950 a 1050 Ω | |
|
Interruptor de voz pulsado |
2955 a 3265 Ω | |
|
z1-5 (+DP2) - z1-10 (EAU) |
Ningún interruptor pulsado |
95 a 105 kΩ |
|
Interruptor LEFT pulsado |
Por debajo de 2.5 Ω | |
|
Interruptor UP pulsado |
313 a 345 Ω | |
|
Interruptor DOWN pulsado |
950 a 1050 Ω | |
|
Interruptor Right pulsado |
2955 a 3265 Ω | |
|
z1-4 (+DP) - z1-10 (EAU) |
Ningún interruptor pulsado |
95 a 105 kΩ |
|
Interruptor OK pulsado |
Por debajo de 2.5 Ω | |
|
Interruptor Back pulsado |
313 a 345 Ω | |
|
z1-8 (DIST) - z1-12 (ECC) |
Ningún interruptor pulsado |
1 MΩ o superior |
|
Interruptor de control de distancia pulsado |
Inferior a 2.5 Ω | |
|
Se presionó el interruptor de alerta de cambio involuntario de carril |
228 a 252 Ω | |
|
z1-2 (CCS) - z1-12 (ECC) |
Ningún interruptor pulsado |
1 MΩ o superior |
|
Interruptor principal de control de la velocidad de crucero pulsado |
Inferior a 2.5 Ω | |
|
Interruptor CANCEL pulsado |
228 a 252 Ω | |
|
Interruptor +RES pulsado |
599 a 661 Ω | |
|
Interruptor -SET pulsado |
1463 a 1617 Ω |
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto del interruptor de la almohadilla del volante.

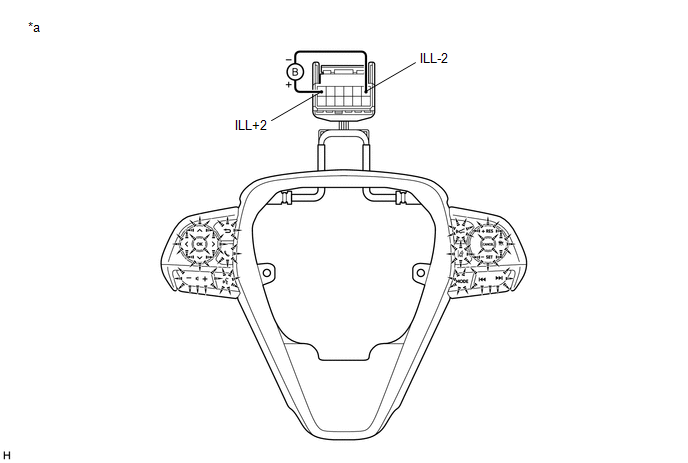

(b) Compruebe la iluminación.
|
*a | Componente sin mazo de cables conectado (Conjunto del interruptor de la almohadilla del volante) |
- | - |
(1) Conecte el cable positivo (+) de la batería al terminal 1 (IL+2) y el cable negativo (-) de la batería al terminal 6 (ILL-2) del conector del conjunto del interruptor de la almohadilla del volante.
(2) Compruebe si se enciende la iluminación del conjunto del interruptor de la almohadilla del volante.
OK:
Se enciende la iluminación del conjunto del interruptor de la almohadilla del volante.
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto del interruptor de la almohadilla del volante.
