EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/instalación del conjunto del interruptor de la almohadilla del volante se muestran a continuación.
Procedimientos necesarios después de extraer/instalar/sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON
Haga clic aquí
.gif)

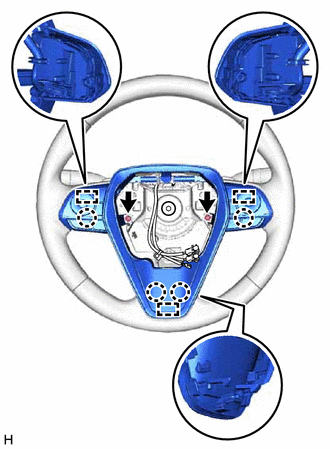

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE
(a) Desconecte el conector del interruptor de la almohadilla del volante del subconjunto del cable espiral con sensor.
| (b) Extraiga los 2 tornillos. |
|
(c) Desenganche las 4 garras y los 3 pasadores para extraer el conjunto del interruptor de la almohadilla del volante.
