EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN
AVISO:
Si extrae el subconjunto de la cubierta inferior de la columna de dirección en el orden incorrecto, las piezas se romperán.
(a) Suelte la palanca de inclinación y extensión y extienda y baje completamente el conjunto de la columna de dirección.
(b) Bloquee la palanca de inclinación y extensión.

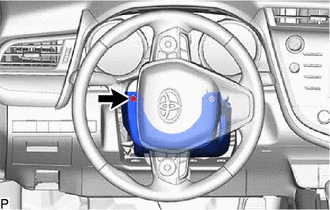

(c) Gire el conjunto del volante a la izquierda y extraiga el tornillo. |
|

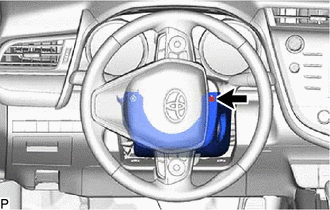

(d) Gire el conjunto del volante a la derecha y extraiga el tornillo. |
|

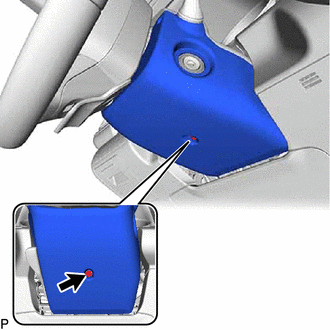

(e) Quite el tornillo. |
|

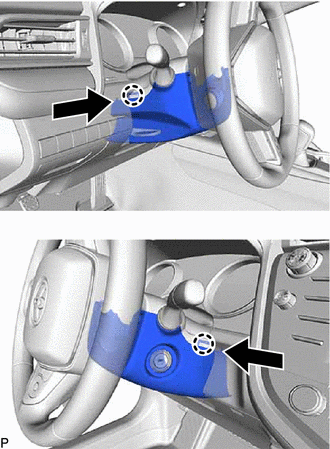

(f) Presione el subconjunto de la cubierta inferior de la columna de dirección y desenganche las 2 garras como se muestra en la ilustración.
![]() |
Presionar |

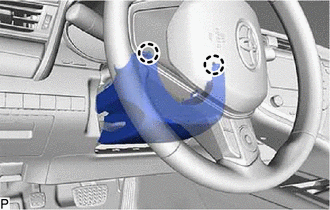

(g) Desenganche las 2 garras para extraer el subconjunto de la cubierta inferior de la columna de dirección. |
|
2. EXTRAIGA LA CUBIERTA DE LA COLUMNA DE DIRECCIÓN SUPERIOR

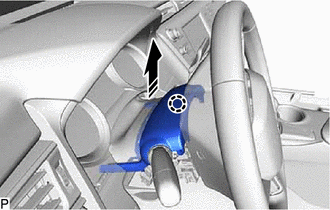

(a) Desenganche el gancho para separar la cubierta superior de la columna de dirección como se muestra en la ilustración.
![]() |
Separe en esta dirección |

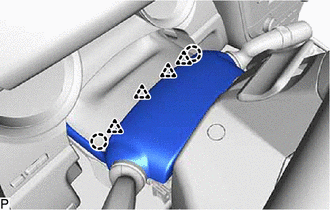

(b) Desenganche los 4 clips y los 2 ganchos para extraer la cubierta superior de la columna de dirección del conjunto de la moldura de acabado del grupo de instrumentos. |
|
3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS
(a) Con un destornillador, desenganche el gancho y extraiga el conjunto del interruptor del limpiaparabrisas tal como se muestra en la ilustración.
*a | Cinta protectora |
![]() |
Extraer en esta dirección |
AVISO:
El gancho se puede romper si se tira de ella con demasiada fuerza.
OBSERVACIÓN:
Envuelva con cinta la punta del destornillador antes de utilizarlo.
