Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. INSTALE EL CUERPO Y LENTE DE LAS LUCES TRASERAS

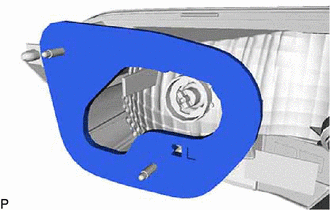

2. INSTALE LA EMPAQUETADURA DE LA LUZ TRASERA

(a) Instale una nueva empaquetadura de las luces traseras.

3. COLOQUE EL TAPÓN DEL ZÓCALO DE LAS LUCES TRASERAS (para luz de marcha atrás de bombilla)

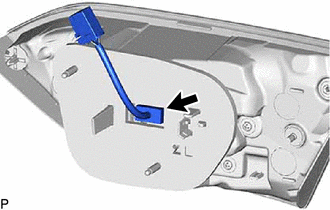

4. INSTALE EL CABLE DE LAS LUCES TRASERAS (para luz de marcha atrás de LED)

(a) Conecte el conector para instalar el cable de las luces traseras.

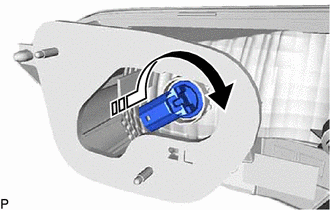

5. COLOQUE LA BOMBILLA DE LA LUZ DE MARCHA ATRÁS (para la luz de marcha atrás de tipo de bombilla)

(a) Coloque la bombilla de la luz de marcha atrás en el tapón del zócalo de las luces traseras.

(b) Gire el tapón del zócalo de las luces traseras con la bombilla de la luz de marcha atrás como se muestra en la ilustración e instálelos como si se tratase de una unidad.

Instale en esta dirección
